1. 雷击隐患分析

雷灾分为直接雷击和间接雷击，前者主要是强大的雷电流在通道上直接性、结构性的破坏,后者是雷击电磁脉冲形成的浪涌对电气系统和电子系统的损坏或误操作。固定式环保监测自动站多数安装在建筑物屋顶或空旷的效外，这些站房多为钢架样板房结构,高出屋面采集器是金属构件,很容易遭到直接雷击。由于监测仪器属于弱电设备,设备供电和传输信号线路架空敷设，当发生雷击时强大的闪电电涌将通过电源线缆和传输信号线传导人侵损坏监测仪器设备或造成工作人员的伤害。由于闪电感应引起各个金属设备之间产生危险的电位差，发生反击损坏设备。

2. 外部防雷措施

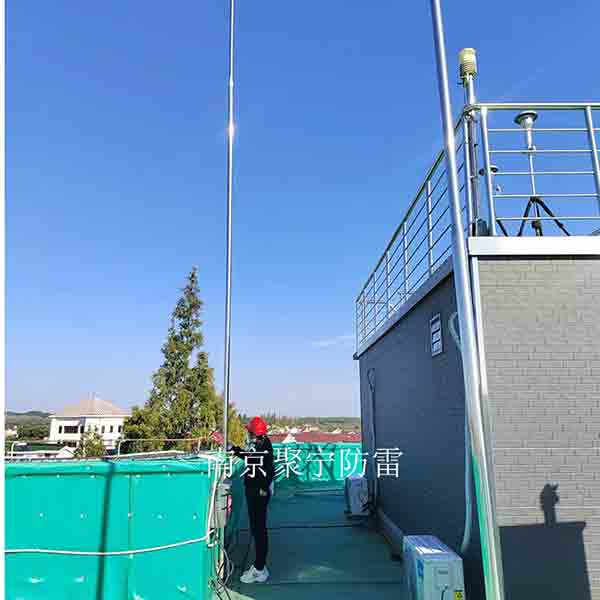

环保监测站房因建在楼顶，不在原建筑物接闪器有效保护范围之内,或建在郊外易遭受直接雷击。而板房金属屋面铁板厚度小于4mm,故不能作为自然接闪器,宜采用独立避雷针的方法保护。

2.1 用滚球法计算避雷针的高度

将楼面的监测站房假设为地面,-般站房的长、宽、高分别为4.8m 4.5m .2.6m,特别要注意的是站房顶部安装有高2.6m的采集杆,防雷设计时要考虑对它的防护，因此站房的实际高度应该为5.2m,另外站房多半是建在住宅楼和办公楼屋面，根据规范确定为三类防雷,应用公式计算得出独立避雷针高约为11m,材料选用热镀锌钢管,圆钢直径不小于16mm,钢管不小于25mm,考虑实用性，可以考虑选用工艺造型的避雷针。

2.2 引下线的敷设

引下线采用φ10mm热镀锌圆钢，就近与建筑物女儿墙原有的避雷带连接，双面焊接搭为直径6倍,单面焊接为直径12倍,焊接部分要饱满且应做防锈处理。

2.3 接地装置的安装

监测站房的防雷接地装置允许跟原建筑物共用,通过焊接到原建筑物的避雷装置，焊接工艺达规范要求即可。如果原建筑物没有防雷设施,需要安装人工接地体。工艺流程(挖沟-敷设-焊接-防锈-回填)，人工水平接地体埋设深度不小于0.5m,规格我-40x4mm热镀锌扁钢,垂直接地体长度为2~5m,材料规格∠50x50x5mm热镀锌角钢，间距不小于5m,因为接地装置为防雷地、电气设备保护地和防浪涌保护地共用的，所以要求接地电阻≤4n。
