雷电是一种极具破坏力的自然现象，其电压可高达数百万伏，瞬间电流更可高达数十万安培。千百年来，雷电所造成的破坏可谓不计其数。落雷后在雷击中心1.5-2Km半径的范围内都可能产生危险过电压损害线路上的设备。雷电灾害如同暴雨、飓风一样都属于气象（自然）灾害，它与水、旱、刑事犯罪、交通事故统称为影响社会安全和经济发展的六大灾害。

一般而言，雷电灾害具有突发性、多样性、复杂性、破坏性和选择性等特点。雷电侵害的途径很多，主要包括直击雷、感应雷、高电压反击、雷电波侵入及电磁波辐射等途径。

按照《建筑物防雷设计规范》（GB50050-2010）和《建筑物电子信息系统防雷技术规范》相关规定，建筑物应该有防直击雷措施，电源系统应有防浪涌保护装置。电子信息系统设备由TN交流配电系统供电时配电线路必须采用TN-S系统的接地方式，计算机网络系统、监控系统、通信系统等信息系统应有雷电防护措施，接地系统应采用公共接地系统，接地系统不大于其中最小值。

完整系统防雷方案包括外部防雷和内部防雷两个方面:

1、外部防雷包括接闪器（避雷针、带、线）、引下线（建筑物钢筋、人工引下线）、接地装置（接地体、地网）等等，其主要的功能是为了确保建筑物本体免受直击雷的侵袭，将可能击中建筑物的雷电通过避雷针、避雷带、引下线、接地体等，泄放入大地。

2、内部防雷系统是为保护建筑物内部的设备以及人员的安全而设置的。在需要保护设备的前端安装合适的避雷器，使设备、线路与大地形成一个有条件的等电位体。将可能进入的雷电流阻拦在外，将因雷击而使内部设施所感应到的雷电流得以安全泄放入地，确保后接设备的安全。

一、现场环境分析

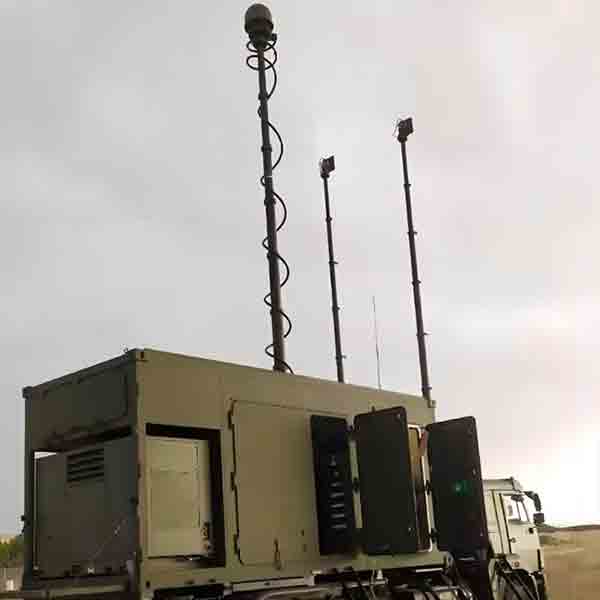

移动方舱一般放置于周围开旷的地方，当雷雨天气到来，容易对其信号天线等竖立的金属杆造成引雷现象，由于方舱未做避雷防护，则不仅会对其内部设备造成损坏，还会对方舱里人员造成危害。加强方舱的雷电防护尤其显的重要。

该区域有两套方舱设备，两台设备长宽高分别为为：6058mm×5280mm×2438mm；6058mm×2638mm×2438mm；

方舱一侧有12米高度的电动升降杆，杆上部有高度2.5米超短波天线。

二、方案设计

根据设备勘查情况，本着经济合理、安全可靠的原则。在不增加升降避雷针和防电磁干扰的情况下，在原升降杆顶部增加一支3米高的防侧闪型符合绝缘避雷针。升降杆顶部加设横杆，避雷针固定在横杆一侧，避雷针和天线间距不大于1米。
