该防雷接地方案针对大型精密仪器设备及各种电气设备接地保护装置的设计与安装，目的是为了保护设备和人身安全，既可避免雷电放电造成的危害，又为设备的漏电或因电路出现故障而产生强大电流提供了放电通路，不仅能防止设备静电积累，还能提高电子电路的稳定性。根据施工设计要求，本次施工接地电阻不大于0.5欧姆。

1.接地名称

   电气设备及大型精密仪器的金属外売与土壤之间作良好的电气连接称为接地。

   与土壤直接接触的金属物体称为接地体或接地极。专门为接地而设计的接地体称为人工接地体。

   各种金属构件、金属管道及建筑物的钢筋混凝土基础直接与大地接触兼作的接地体称为自然接地体。

   接地体与电气设备及大型精密仪器金属外売之间的连接导线称为接地线。

   接地线和接地体合称为接地装置。

2.接地的类型

   （1）工作接地为满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地。

   （2）保护接地为保障人身安全，将电气设备及大型精密仪器设备的金属外売与接地体之间作良好的金属连接，称为保护接地。当设备出现故障绝缘层损坏时，电气设备金属外壳带电电流沿着金属连接导体泄入大地，使金属外壳对地电压降至零防止人身电击事故发生。

   （3）防雷接地为防止雷电过心压对人身或建筑物产生的危害，而设置的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地。

   （4）防静电接地为消除静电对人体和电气设备产生的危害而进行的接地，如易燃液体和气体的金属管道及车辆的接地。

   （5）屏蔽接地为防止电子仪器设备受外界的电磁干扰而影响正常工作或对其他仪器设备造成的电磁干扰的设备屏蔽的接地，称为屏蔽接地。如高分辩透射电镜屏蔽室的屏蔽接地。

   （6）重复接地为防止低压NT-C配电系统中的中性线发生故障而失去接地保护作用，除在电源中性点进行工作接地外，还须在线路终端、电缆和架空线引入室内处进行重复接地。

3.接地体敷设种类和方式及电阻计算公式

   （1）接地体设种类和方式接地体敷设种类有石墨接地敷设、金属条（板）或管形接地敷设。敷设方式有：水平敷设和垂直敷设。接地体敷设的质量好坏，是用“接地电阻”的大小来衡量的。“接地电阻”是指接地体与大地之间的接触电阻。接地电阻的大小是与土壤的导电性能、接地体的尺付、接地体与土接触的松紧、敷设深度等因素有关。土壤的导电性能，一般用土壤电阻率或称土壤电阻系数来衡量，见表1。

表1  各种土填电阻系数

土壊类别』粘土』一般土填』土砂石土境砂石层干性混凝土

o/(:m)200200130100100

（2）接地体的电阻计算公式各类接地体的

    1.本次设计接地电阻为R≤0.5Ω。

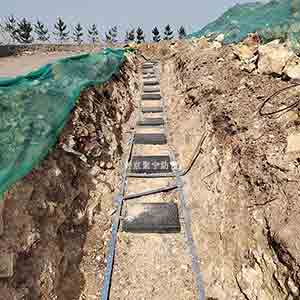

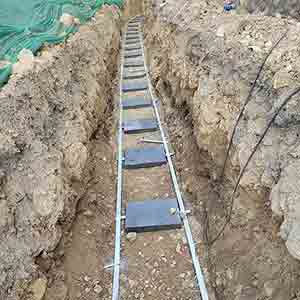

    2.根据现场实际情况，可开挖范围5米*100米，预计开挖1.5米深，0.8米宽，总计长度210米。主要接地材料为：

      a.水平接地体为石墨接地模块,间隔5米。

      b.垂直接地体为铜包钢接地棒，间隔2.5米。

      c.接地体采用40*4MM热镀锌扁铁焊接，焊口饱满无遗漏，焊口进行防腐处理。

4.施工完成后，利用接地电阻测试仪进行测试，要求防直击雷接地电阻不大于0.5Ω，施工完成后恢复地面。
