一、项目概况

   敬德塔，又名宝林寺塔，位于陕西省西安市鄂邑区(原户县)太平(乡)旅游区管委会紫紫阁峪村南约2公里处、距紫阁峪约400米。为一座方形七层阁楼式砖塔，残高16.98米，底层边长2.8米，塔顶残毁。塔身底层较高，面西辟券门。二层以上每面做仿木结构三间，砌出倚柱、闲额、平座勾栏；当心间辟券龛，两侧饰菱花假窗。层间疊涩出檐，砌作椽头、菱角牙子；檐下及平座均施四铺作单抄斗拱，补间铺作一朵。1988年对塔进行了维修，水泥加固，塔周建有一園围栏进行保护，为敬德塔安装避雷设施。2013年西安市人民政府代表国务院为敬德塔竖立保护标志碑，为全国第七批重点文物保护单位。根据陕西省文物局《关于确认2020年度全国重点文物保护单位安防消防防雷项目实施计划的批复》(陕文物发[2019]191号)的要求，决定对敬德塔实施防雷保护工程。经我单位施工人员现场勘察，该塔原有防雷装置已年久失修，引下线锈蚀严重。

二、雷电破坏途径

1、直击雷

   在雷雨季节，雷暴活动频繁的区域内，雷云直接通过人体，建筑物或设备等产生对地放电。这是各种雷电危害中最严重的。

2、感应雷击

   从雷云密布到发生闪电放电的整个过程中，雷电活动十分频繁，主要表现为A、静电感应：在雷云来临时，雷云低部分布着大量的负电荷，由这些负电荷产生的静电场。B、电磁感应：闪电电场在闪电通道周围的空间产生磁场，这种随时间变化的磁场在附近的各类金属导体上激发出感应电动势和感应电流。

3、电磁脉冲辐射

   闪电放电时，其电流是随时间而非均匀变化的。闪电的电磁脉冲辐射通过空间以电磁波的形式耦合到对瞬态电磁脉冲极其敏感的现代电子设备，也造成设备故障或损坏设备。

4、地电位反击

   在雷暴活动区域内，当雷电闪击到建筑物的接闪装置上时，尽管接闪装置的接地系统十分良好，其接地电阻也很小，但由于雷电流幅值大，波头陡度高，雷电流流过时也会使接地引下线和接地装置的电位骤升到上百千伏。如果建筑物的接地引下线与各种金属导线、管道或用电设备的工作地线间的绝缘距离未达到安全要求，则可能造成接地引下线与各种金属导线、管道或用电设备的工作地线之间放电，从而使这些金属导线、管道或用电设备的工作地线上引入反击电流，造成人身和设备雷击事故。

三、设计依据

   1、甲方提供的设计要求；

   2、《中华人民共和国文物保护法》；

   3、《文物建筑防雷工程勘察设计和施工技术规范(试行)》

   4、《文物保护工程设计文件编制深度要求》(试行)

   5、《文物建筑防雷技术规范》QX189--2013

   6、《建筑物防雷设计规范》GB50057--2010

   7、《现场勘察报告及现状照片》和建设方要求

   8、《文物建筑雷电防护技术规范》DB11/741-2010；

   9、《建筑物防雷设计规范》GB50057-2010；

   10、其它现行国家规范、规程及标准；

   11、现行文物保护、管理规范、规定和条例；

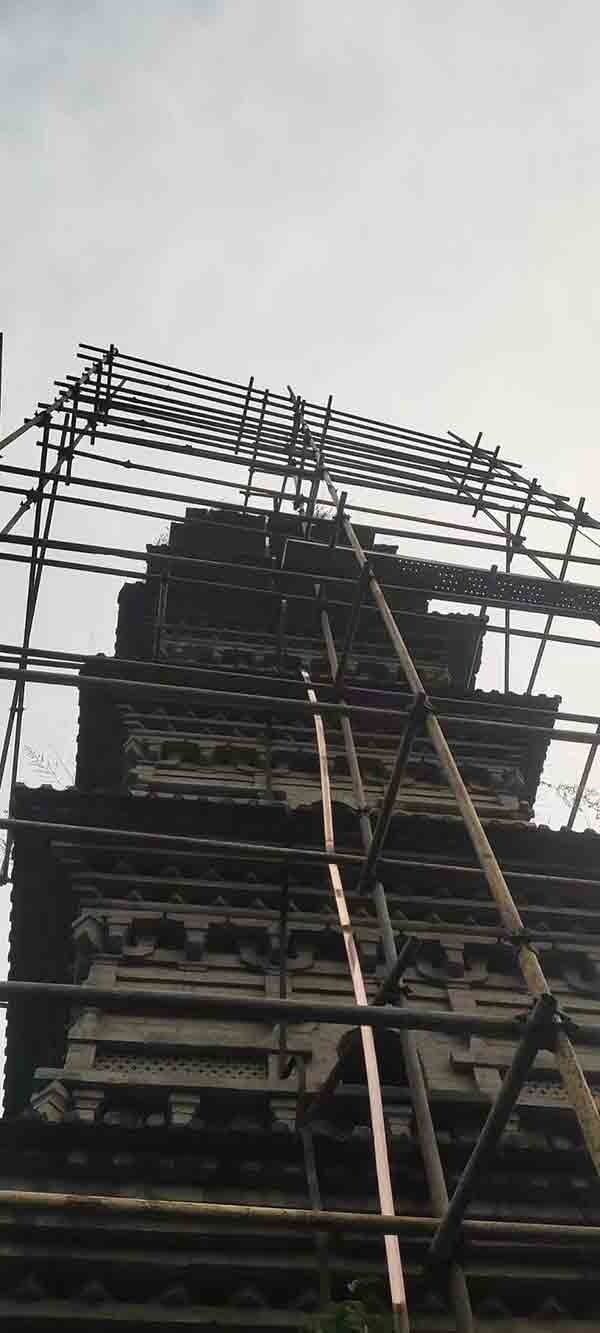

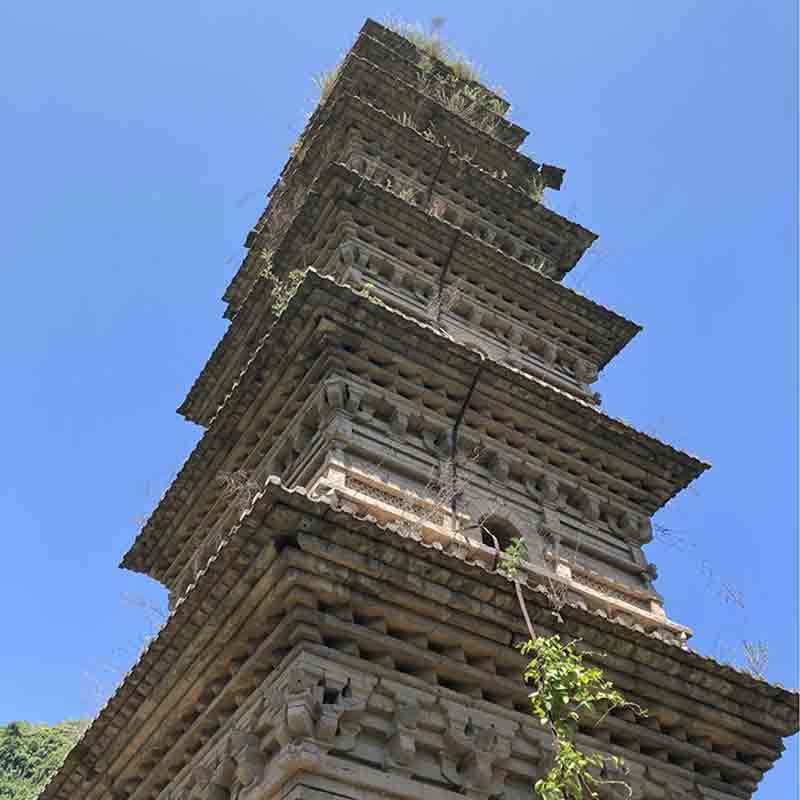

四、现场图片
