1.联合接地系统组成

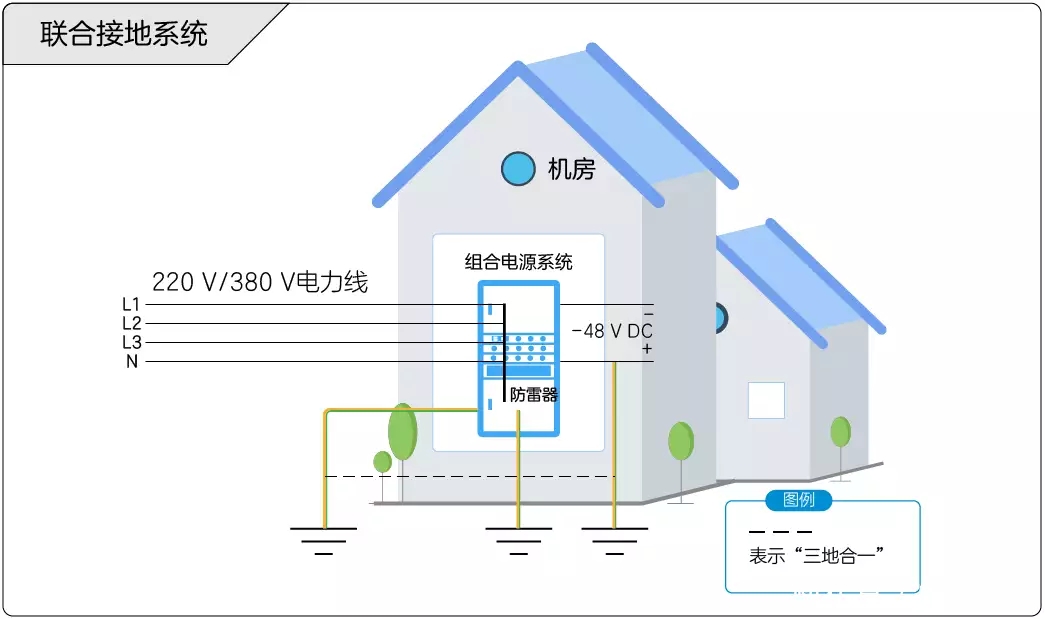

联合接地示意图联合接地系统由接地体、接地引入、接地汇集线，接地线所组成。

2.联合接地系统优点

①地电位均衡，同层各地线系统电位大体相等，消除危及设备的电位差。

②公共接地母线为全局建立了基准零电位点。当发生地电位上升时，各处的地电位一齐上升，在任何时候，基本上不存在电位差。

③消除了地线系统的干扰。通常依据各种不同电特性设计出多种地线系统。彼此间存在相互影响，而今采用一个接地系统之后，使地线系统作到了无干扰。

④电磁兼容性能变好。由于强、弱电，高频及低频电都等电位，又采用分屏蔽设备及分枝地线等方法，所以提高了电磁兼容性能。

各种设备所需要的接地电阻要求不同，例如外部直击雷部分需要接地电阻不大于10欧姆，配电系统、小型机房需要接地电阻不大于4欧姆。如果所有设备形成等电位连接，则按照设备所需最小的接地电阻标准实施。不管怎么样，保持接地装置良好运行，经常检查接地电阻是否正常，才能有效保护设备正常运行。

联合接地的优势

（1）消除危及设备的电位差：能够使同层各地线系统之间的电位与大地之间的电位大体相等。公共接地母线（将电流或电压接入接地网的连接线，或将接地极连接成一体的导体）为全局建立了基准零电位点。当发生地电位上升时，各处的地电位一齐上升，在任何时候，基本上不存在电位差。

（2）消除地线系统干扰：通常依据各种不同电特性设计出多种地线系统，彼此间存在相互影响，而今采用一个联合接地系统之后，使地线系统做到了无干扰。

（3）具有良好的电磁兼容性：由于强、高频及低频电都等电位，又采用分屏蔽设备及分支地线等方法，故提高了电磁兼容性能。
