机房系统接地与等电位连接

文章出处：本站人气：655发表时间：2024-04-08

接地与交流工作接地、直流工作接地、安全保护接地共用一组接地装置时，接地装置的接地电阻值必须按接入设备中要求的最小值确定。

接地装置应优先利用建筑物的自然接地体，当自然接地体的接地电阻达不到要求时应增加人工接地体。当设置人工接地体时，人工接地体宜在建筑物四周散水坡外大于1m处埋设成环形接地体，并可作为总等电位连接带使用。

机房等电位是指带电金属通过SPD与汇流排连接:非带电金属通过金属导线与汇流排连接,最后汇流排接地。等电位连接的要求:实行等电位连接的主体应为:设备所在建筑物的主要金属构件和进入建筑物的金属管道:供电线路含外露可导电部分;防雷装置;由电子设备构成的信息系统。实行等电位连接的连接体为金属连接导体。和无法直接连接时而做瞬态等电位连接的电涌保护器(SPD)。

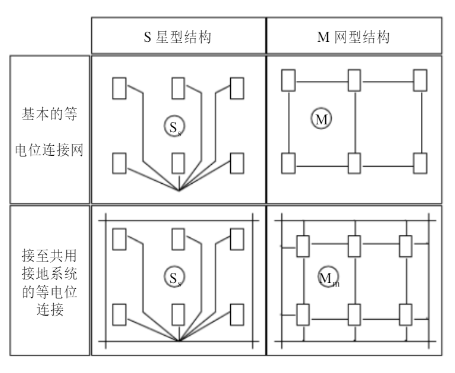

通过星型(S型结构)或网形(M型结构)把设备直接地以最短的距离连到邻近的等电位连接带上。小型机房选S型在大型机房选M型结构。机房内的电力电缆(线)、通信电缆(线)宜尽量采用屏蔽电缆。架空电力线由终端杆引下后应更换为屏蔽电缆，进入大楼前应水平直埋 50m 以上，埋地深度应大于0.6m，屏蔽层两端接地，非屏蔽电缆应穿镀锌铁管并水平直埋50m以上，铁管两端接地。

本机房面积较小，在实现等电位连接时我们采用S型，如
