接地引出装置是由保护筒、止水环、接地引出线、绝缘填充材料等几部分构成，保护筒选用不锈钢材料，接地引出线采用T2铜排，保护筒中空部分填充绝缘材料，具有材料选择科学、结构合理、工艺、质量稳定、施工安装方便等优点。可以实现在地铁站台电力设备接地、信号设备接地和防雷接地与综合接地网相连接时能防止地下水渗出，并且能很好的达到故障电流（杂散电流）防护要求。

   在地铁接地系统中，由于故障电流（杂散电流）防护要求，接地网位于其结构底板下面，因此地铁站台的电气设备接地时，通过接地引下线与接地网连接，实现接地。以往通常是直接从结构底板中引出接地引下线或通过PVC管引出接地引下线。接地引出装置采用这种措施，容易出现达不到故障电流（杂散电流）防护要求，地下水容易从接地引出线处渗出，达不到地铁接地设计要求。

产品结构图

产品规格

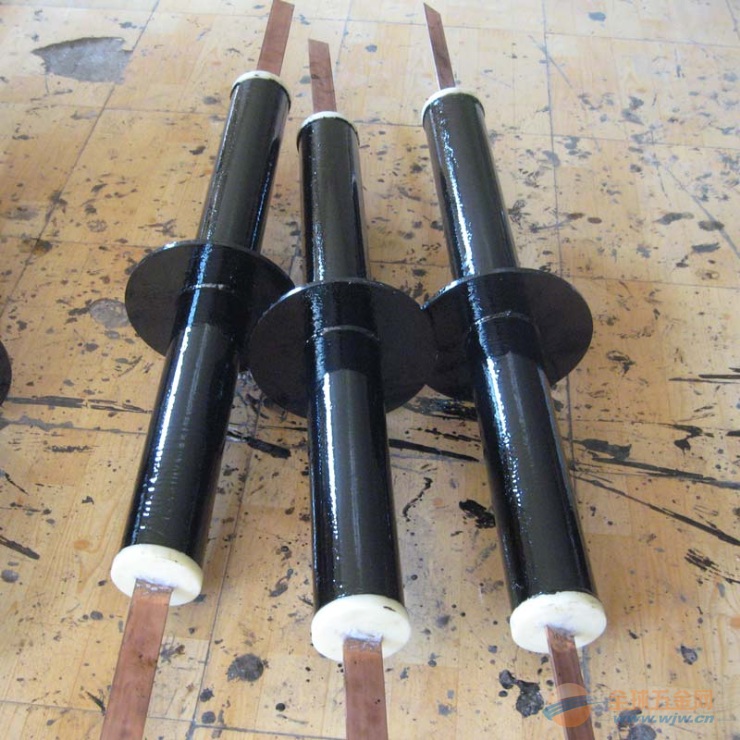

产品展示




安装接地引出装置的注意事项：
   1、安装方向要按照箭头方向所示，箭头方向向上；
   2、接地引出线在施工过程中要妥善处理，不能有损坏，否则影响与地网焊接。
接地引出装置是我司针对地铁接地的特殊性专门的，可以实现地铁站台电力设备接地、信号设备接地和防雷接地与综合接地网相连接时能防止地下水渗出，且能很好的达到杂散电流防护要求的接地引出装置。
