2.2 产品简介：

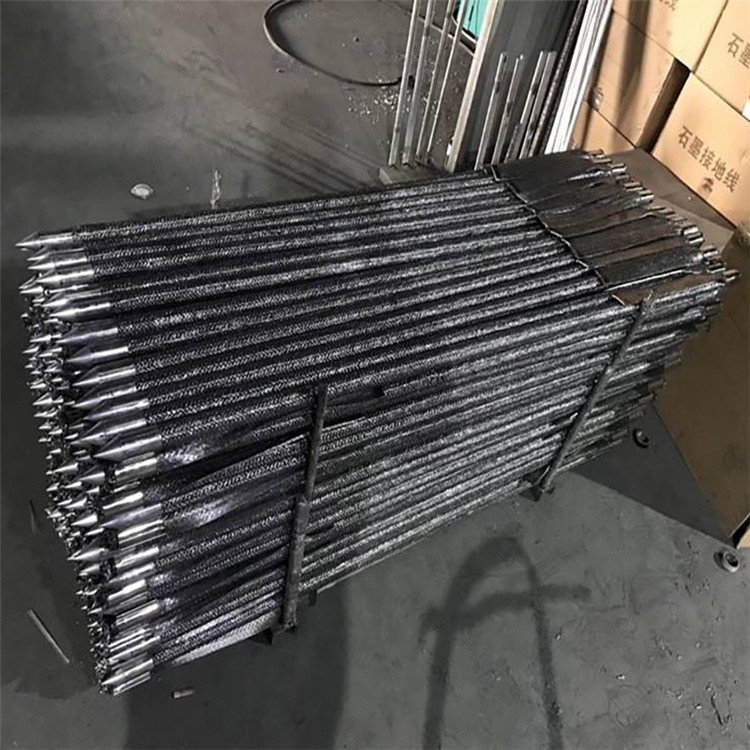

   复合石墨接地体属于高效接地的石墨新型材料，主要用于难以开挖接地施工场地或高电阻率地区，如采用深井接地法去做接地处理时， 可作为深井专用接地极高效降低极端土质的电阻。

产品优点：

   施工方便，用量少，高效降阻。

2.3 深井接地产品应用流程简介：
   设计深井20米，直径110mm,两口，采用对角打井，如下图，施工采用XY-100型地勘钻机施工。用直径130开孔到一定深度，以后用直径llOrnni钻井到21米。为了保证深井接地极的安装， 必须将深度做到大于等于21米，特殊地质情况，须加深，以保证达到或者超过设计要求，圆满解决深井接地需求。
   该项目投入1台H-iOO地勘钻机，结构紧凑，稳定性好，机械传动功率损失 较少，能确保成井的质量和钻井的垂直度。地勘钻机钻孔必须遵守相关地勘钻井安全规程。
2.4.3施工员必须提前做好下杆准备，以备钻孔结束能够立即安装深井专用接地极。
2. 4.4复合石墨接地体技术指标
设计复合石墨接地体40块，安装方式为垂直安装，其坝深与间距应该做到“宁深勿浅，宁远勿近”。

2.5具体焊接技术要求
2.5.1针对以下几种变电所接地工程施工中常见的搭接焊接方式类型，规定以下焊 接工艺要求。
扁钢与圆柱型垂直接地极 搭接焊时，除了进行接触部 位两侧的焊接以外，还需制作如左图所示的弧形卡子，抱焊在接地极和扁钢上，切 实保证焊接面积，卡子每边 与扁钢搭接的长度不得小于扁钢的宽度。
2.5.2接地焊接要求专人焊接。
2.5.3接地网，所有焊接口均要求清理焊碴后，涂上防腐油漆。

2.6质量检査
接地体部分或全部焊接完，焊接部分经防腐处理后，由技术员、质检员、监理 工程师等共同检査验收，合格后进行回填隐蔽。
2.6.1如验收中存在问题，则需进处理：对质量检査中没有满足设计要求或施工 规定的，要进行返工处理，直到符合要求重新验收合格后方可进行下道工序施工。
2.6.2深井灌注降阻剂：接地体安装完毕，经有关人员检査合格，同意隐蔽后方 可进行回填。
2.6.3深井连接安装：2深井制作完毕以后，需将其直线连接，开挖对角长20米、深0.6米的接地坑，采用复合石墨接地体、接地棒、降阻剂进行有效降阻连接。

3、质量控制目标及要求
3.1接地装置所采用的材料符合标准要求及设计要求，并且质量控制资料齐全完整。
3.2接地体焊接部位应清掉焊碴，清理干净后作防腐处理。
3.3扁钢与钢管的焊接必须符合施丄规范规定和设计耍求。

4、环境、职业健康安全措施
4.1要求由专业人员操作机械，并且要求取证上岗。
4.2施工用电，由专业电工进行接线和拆线，严禁乱搭乱接。
4.3所用电缆线要求经常检杳，避免漏电现象发生。
4.4人工挖土时，两人要保持足够距离，防止碰撞事故发生。
4.5打角桩时，击锤者前面不能站人，扶粧人应在侧面。
4.6深井孔一旦钻好，及时检査，进行下道工序施工，以免塌方。
4.7所有材料堆放整齐，避免被车压坏扭曲。
4.8焊机要按规定进行接地。
4.9焊接点与易燃易爆品要有足够的安全距离。
4.10操作人员要戴防护眼镜。
4.11施工人员必须佩戴安全帽。

5、雨雪天气施工措施
5.1场地周围搞好排水设施，防止周围雨水灌冲到沟槽内。
5.2沟槽挖好后，要及时检查验收，合格后进行地网扁铁敷设。
5.3地网扁铁焊完后，要及时进行防腐处理，防止K雨或暴晒时间过长腐化扁钢。
5.4凡雨后都必须加强质量检查工作，对有泥浆複盖而又无法确定己焊接并进行防 腐处理的接头，要重新清理泥浆进行检査，确保所有接头焊接和防腐均良好。

6、施工质量记录
6.1接地装置施工记录。
6.2深井接地电阻评定记录。
