一、产品介绍

烧制型接地体属物理型低阻接地模块，其石墨材料对土壤亲合力极好，不腐蚀，不变性，无污染，无毒害，在潮湿水浸或深层冻土环境下电阻稳定性好，使用寿命长，适用于多点施工和复杂地形及缺水地区的接地工程，在高土壤电阻率地区，能有效降低地网接地网接地电阻，且运输方便、易安装、免维护。

模块采用非金属导电材料为主体，导电率低，性能稳定。埋入土壤中不降解，不含腐蚀性离子，使用寿命长，安全环保。该产品工艺独特、抗压强度高，拥有专利证书、综合性能指标国内领先。

接地模块相对于普通钢接地极直径增大很多，在相同故障电流的情况下，能更快的将故障电流导入大地。另外，在接地体上以多通道分散布置，在多通道分散布置，在多雷地区，接地模块有很好的降低大电流冲击的作用。由于该尺寸较传统接地体大，与土壤的接地面积也增大，降低接触电阻。

模块埋置土壤中后，与土壤紧密接触，大幅度地扩大了接地体的散流面积，有效地降低了接地电阻。模块特有的保湿、吸湿性，使其周围附近的土壤保持较低的电阻率，进一步改善了接地体的导电性能。

二、烧制型接地体工作原理

    地网的接地电阻主要由接地体、连接材料、辅助接地体组成，其中接地体与土壤的接触电阻和入地电流在土壤中的扩散电流是接地电阻的主要部分。

    传统的接地体多为金属导体，如扁钢、圆钢、角钢、钢管、铜棒、铜板等。用传统接地材料做地网受季节影响较大，接地电阻不够稳定，钢材及镀锌扁钢地网使用寿命相对较短，在土壤电阻率特别高的条件下难以解决接地问题。纯铜接地材料成本高并且容易腐蚀。

烧制型系列接地模块以高导电性、稳定性、耐腐蚀、不质变的膨胀石墨材料为主体，在1200度高温煅烧。

三、烧制型接地体工作特点

（1）采用化学稳定非金属导体材料作为模块的导电介质，其导电性不受季节影响；

（2）能吸湿保湿、能保持与土壤有效接触，接地电阻低；

（3）在高土壤电阻率地区，能有效降低地网接地电阻；

（4）耐大工频和冲击电流冲击，电阻稳定；

（5）耐腐蚀、无毒、使用寿命长、安装简便；

（6）连接材质有石墨线缆、石墨连接螺栓、柔性石墨线、镀锌扁钢、镀铜扁钢、镀锡等材料可以选择；

四、应用范围

1、发电厂、变电站、开关站、炸药库、高压输电线路、电气化铁路、电信、移动通信基站、微波中继站、地面卫星接收站、雷达站等工作接地、安全接地和防雷接地；

2、贵重精密仪器、计算机机房设备、邮电程控设备、广播电视设备、电子医疗设备等工作接地和保护接地；

3、各种高层建筑及高大构筑物、名胜古建筑 、高大纪念塔等防雷接地；

4、石油输送管道及油气罐，易燃易爆物质仓库防雷接地。

五、烧制接地模块技术参数

1、体积密度指标不小于1.68g/cn3。

2、电阻率指标不大于8.5μΩ·m，相当于一个良好的金属导体（不锈钢、纯铜等），有利于建设高品质的地网。

3、灰分指标不大于0.20%

4、抗压强度指标不小于30MPa,在接地网施工中，可以充分夯实，提高大突波电流的宣泄！

5、抗折强度指标不小于13.5MPa,在接地网施工中，

6、弹性模量不大于10.0CPa.

7、热导率(100℃)不小于90W/(m·K)

8、热膨胀系数（室温至600℃）不大于2.8 10-8/℃

9、吸水保湿性能好，由于本产品是烧制而成，因此在模块内部充满很多气孔，这样和水的亲和程度很好，能够起到保水的作用，在特别适合干燥土壤的接地使用。

10、无污染、对周边的土壤不会改变，适应很多特殊高要求环境。

11、采用纸箱或者木箱包装，节约了模块运输成本。

12、长寿命、不容易碎，可使用寿命50年。

13、链接可热熔焊接或电焊都可以，施工便利。

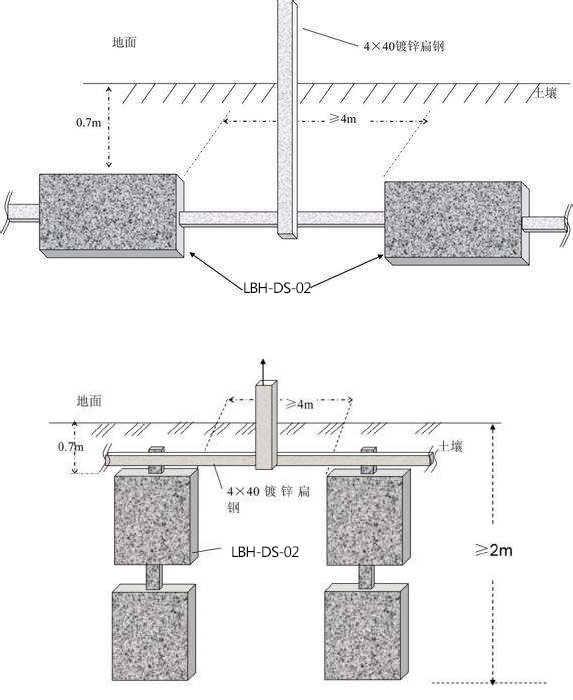

六、安装示意图
