一、17米环独立避雷针塔,GH-23环形钢管杆独立避雷针, 环形独立避雷针塔

   1、加工前对图中各构件及零件的数量、规格、用途等必须作全面核对，待确定无误后，方可开始加工。

   2、施工图中材料表内的长度、节点板尺寸只作估料之用，施工时必须进行放样，并根据放样所需的尺寸进行下料加工。

   3、避雷塔顶部采用不锈钢，其余部分采用Q235Bz，各管段之间连接分为法兰和插接连接两种，避雷针加工应严格遵照先行国标及各有关规程规范执行。除尖为无缝管外，其余管段一般采用钢板卷制成型的折弯管。

   4、焊接件均为二级焊缝，均采用超声波检测，焊条E4303(注明者除外），焊剂431；焊接钢丝H08A，焊缝高度不小于对接材料的最小厚度，满焊。

   5、避雷针管段部分除锈等级应达到Sa2,其余构件为St2.其质量要求应符合现行国家标准《涂妆前钢材表面锈蚀等级和除锈等级》的规定。

   6、所有构件均采用热镀锌防腐，厚度不小于85um，必须保证镀锌质量对构件镀锌后产生的变形应进行校正，并尽量避免搬运过程中发生碰撞变形和镀锌脱落。

   7、凡因烧焊或其它原因而是热镀锌层破坏处，焊缝处，均应除锈后补喷锌，再刷919罩面漆二度进行防腐处理。

   8、针体分段长度不大于10m，无横向焊缝。

   9、针体锥比为1/80左右。

   10、加尽肋高度不小于螺栓直径的六倍。

二、构件安装

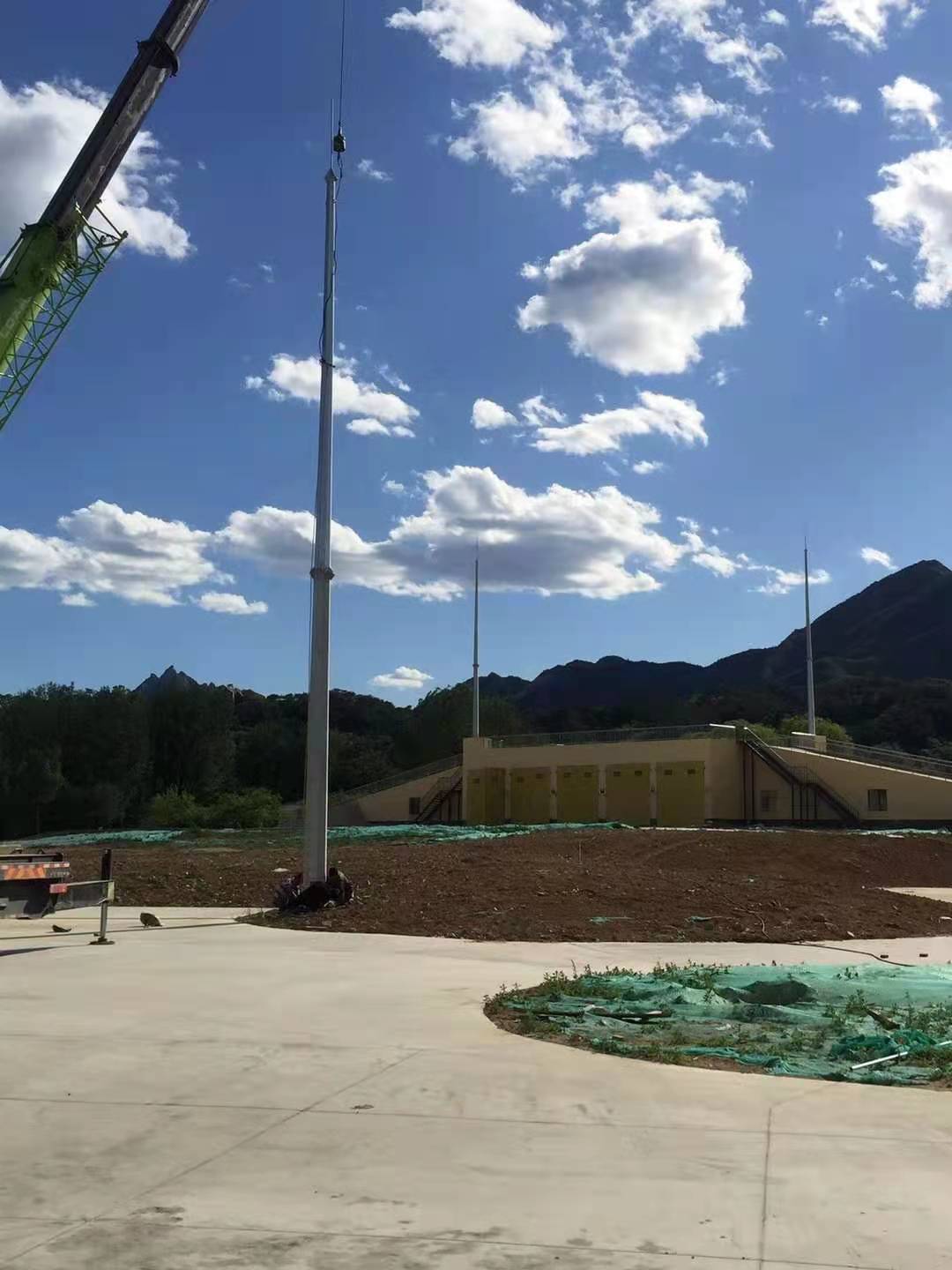

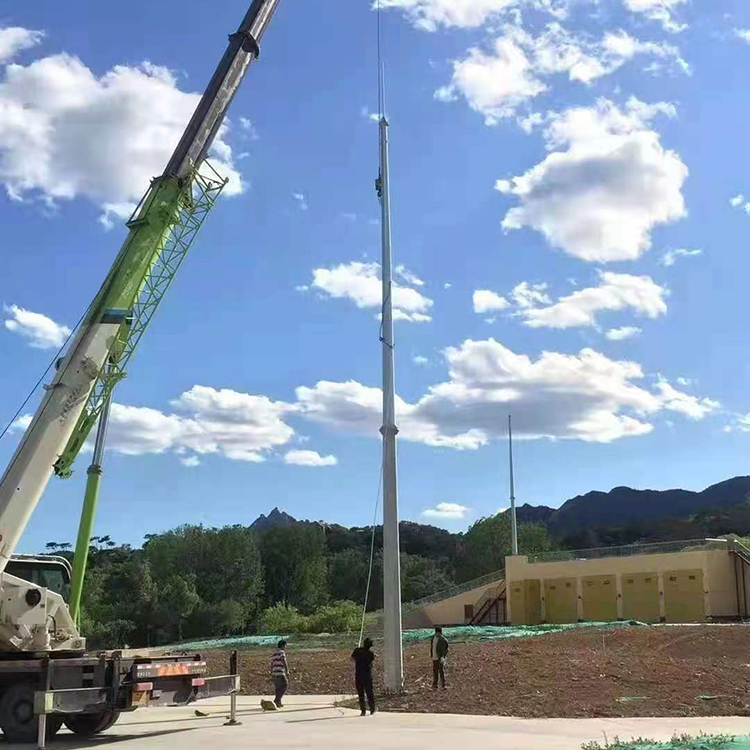

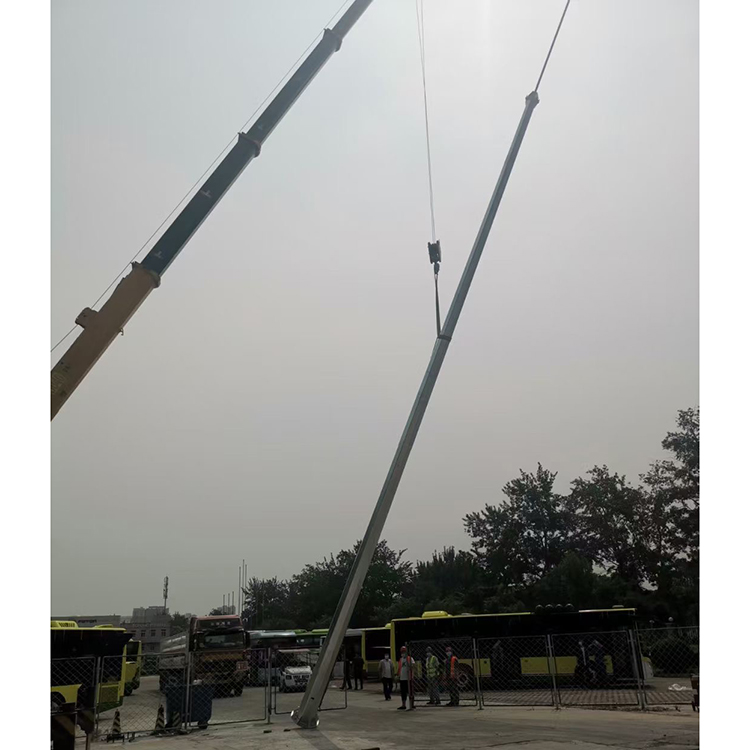

   1、避雷针安装时应采取可靠安全措施；整体安装，必须有可靠措施保证结构稳定和不导致永久变形，若分段安装，则应保证连接平整、顶紧；且螺栓要拧紧、插接到位。

   2、避雷针各构件在安装前，必须对其构件质量进行检查，消缺后可进行。

   3、避雷针连接段的上下管段对接时，折弯管直焊缝必须错开，错开的间距不小于200mm.

   4、避雷针安装时要打临时拉线，基础强度达到设计强度的100%方可起吊安装。

   5、避雷针钢管柱侧设置接地件。

   6、针体出厂时各段挠曲度不大于段长的千分之五，安装时应注意。

   7、各构件外形尺寸质量及安装完成后应按GB50205-2001，JGJ81-2002有关要求验收，镀锌检查应按《输电线路铁塔制造技术条件》（GB2694-2003)中各有关条款进行验收，并应提交相关的文件和资料。

三、施工及其他
