避雷塔常见有以下几种规格：gh系列环形钢管杆避雷针 11米环形钢管避雷针 15米独立避雷针 17米独立避雷针塔 19米、20米、25米、30米、35米、40米避雷针 热电厂60米独立避雷针塔

1、概述

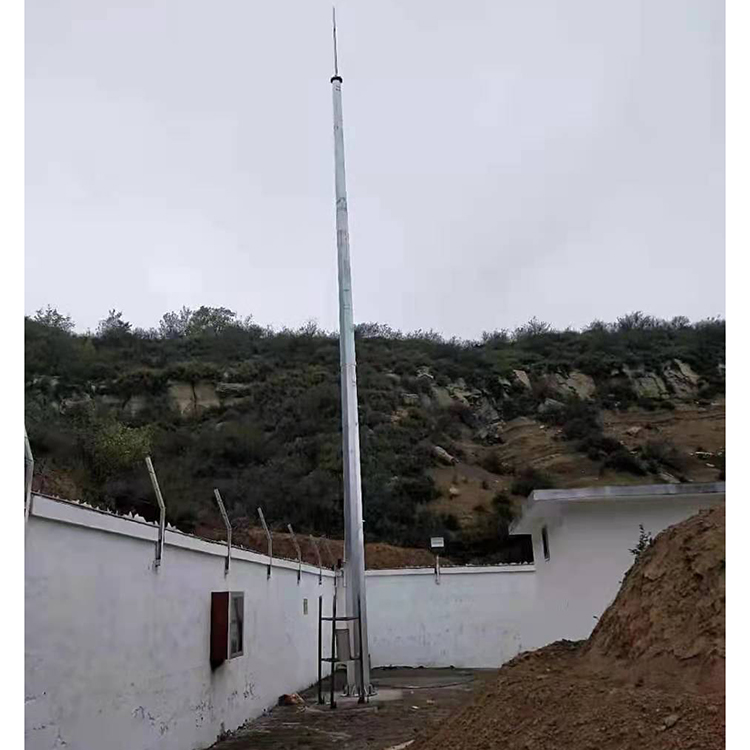

GH系列环形钢管杆避雷针是一种防直击雷装置，具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便、适用于易燃易爆场所（弹药库、炸药库、雷管库等）、基站、工厂、变电站、热电厂、光伏发电电站、通讯设备、建筑物的直击雷防护。

2、工作原理

GH避雷针受雷时，由接闪器接闪，并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

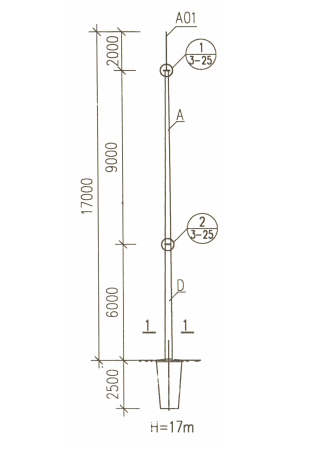

3、图纸尺寸




4、使用、维护

4.1 安装方法

将独立避雷针的各段首尾连接（法兰连接或插接法），固定在预埋的基础底座上。（有些配件需要工程商根据实际情况加工）可以人工安装也可以机械吊车吊装。

4.2注意事项

避雷针的接地必须良好，其接地电阻值不大于10Ω。土壤电阻率高的情况下采用烧制型膨胀石墨接地模块、高纯降阻剂、石墨线缆连接、锌包钢做垂直接地体，具体使用数量需根据公式计算。

4.3维护与检查

每年雷雨季节前须按以下内容进行检查：

⑴ 各连接部位的连接应可靠，不允许松动；

⑵ 从接闪器至下部连接件的总阻值≤5Ω；

⑶ 避雷针的接地必须良好,接地电阻值不大于10Ω。


5、避雷塔设计依据：

5.1、建筑物防雷设计规范（GB50057-2010）

5.2、高耸结构设计规范（GBJ135-2006）

5.3、钢结构设计规范（GB50017-2014）

5.4、塔桅钢结构施工及验收规程（CEC
