避雷塔常见有以下几种规格：gh系列环形钢管杆避雷针 11米环形钢管避雷针 15米独立避雷针 17米独立避雷针塔 19米、20米、25米、30米、35米、40米避雷针 热电厂60米独立避雷针塔

1 概述

GH系列环形钢管杆避雷针是一种防直击雷装置，具有接闪、疏导雷电流入地及抗侧击的功能。其外形美观、重量轻、安装方便、适用于易燃易爆场所（弹药库、炸药库、雷管库等）、基站、工厂、变电站、热电厂、光伏发电电站、通讯设备、建筑物的直击雷防护。

2 工作原理

GH避雷针受雷时，由接闪器接闪，并将雷电流疏导入地。其结构能抑制由于接闪器接闪引起的对被保护物的侧击。

3 技术指标



4 结构特征

避雷塔有A01、A、B、C、D、E共计6段，根据所需高度，自行搭配各段。各段均应热镀锌，可以设置照明台、加装提前放电避雷针、不锈钢避雷针尖、加设雷电计数器、无线接地电阻测试仪、有线接地电阻测试仪器等



5 使用、维护

5.1 安装方法

将独立避雷针的各段首尾连接（法兰连接或插接法），固定在预埋的基础底座上。（有些配件需要工程商根据实际情况加工）可以人工安装也可以机械吊车吊装。

5.2注意事项

避雷针的接地必须良好，其接地电阻值不大于10Ω。土壤电阻率高的情况下采用烧制型膨胀石墨接地模块、高纯降阻剂、石墨线缆连接、锌包钢做垂直接地体，具体使用数量需根据公式计算。

5.3维护与检查

每年雷雨季节前须按以下内容进行检查：

⑴ 各连接部位的连接应可靠，不允许松动；

⑵ 从接闪器至下部连接件的总阻值≤5Ω；

⑶ 避雷针的接地必须良好,接地电阻值不大于10Ω。


六.避雷塔设计依据：

1、建筑物防雷设计规范（GB50057-2010）

2、高耸结构设计规范（GBJ135-2006）

3、钢结构设计规范（GB50017-2014）


独立钢管避雷针施工说明:
一、构件加工
1、加工前对图中各构件及零件的数量、规格、用途等必须作全面核对，待确定无误后，方可开始加工。
2、施工图中材料表内的长度、节点板尺寸只作估料之用，施工时必须进行放样，并根据放样所需的尺寸进行下料加工。
3、避雷针顶部采用不锈钢，其余部分采用Q235Bz，各管段之间连接分为法兰和插接连接两种，避雷针加工应严格遵照先行国标及各有关规程规范执行。除尖为无缝管外，其余管段一般采用钢板卷制成型的折弯管。
4、焊接件均为二级焊缝，均采用超声波检测，焊条E4303(注明者除外），焊剂431；焊接钢丝H08A，焊缝高度不小于对接材料的最小厚度，满焊。
5、避雷针管段部分除锈等级应达到Sa2,其余构件为St2.其质量要求应符合现行国家标准《涂妆前钢材表面锈蚀等级和除锈等级》的规定。
6、所有构件均采用热镀锌防腐，厚度不小于85um，必须保证镀锌质量对构件镀锌后产生的变形应进行校正，并尽量避免搬运过程中发生碰撞变形和镀锌脱落。
7、凡因烧焊或其它原因而是热镀锌层破坏处，焊缝处，均应除锈后补喷锌，再刷919罩面漆二度进行防腐处理。
8、针体分段长度不大于10m，无横向焊缝。
9、针体锥比为1/80左右。
10、加尽肋高度不小于螺栓直径的六倍。

二、构件安装
1、避雷针安装时应采取可靠安全措施；整体安装，必须有可靠措施保证结构稳定和不导致永久变形，若分段安装，则应保证连接平整、顶紧；且螺栓要拧紧、插接到位。
2、避雷针各构件在安装前，必须对其构件质量进行检查，消缺后可进行。
3、避雷针连接段的上下管段对接时，折弯管直焊缝必须错开，错开的间距不小于200mm.
4、避雷针安装时要打临时拉线，基础强度达到设计强度的100%方可起吊安装。
5、避雷针钢管柱侧设置接地件。
6、针体出厂时各段挠曲度不大于段长的千分之五，安装时应注意。
7、各构件外形尺寸质量及安装完成后应按GB50205-2001，JGJ81-2002有关要求验收，镀锌检查应按《输电线路铁塔制造技术条件》（GB2694-2003)中各有关条款进行验收，并应提交相关的文件和资料。

三、施工及其他
1、施工结束后，需在避雷针底部法兰处四周C20细石混凝土保护帽，高200mm,向外做成斜坡。
2、本构筑物设计使用年限为50年，设计安全等级为二级。
3、避雷针用材不得使用Q235A钢。

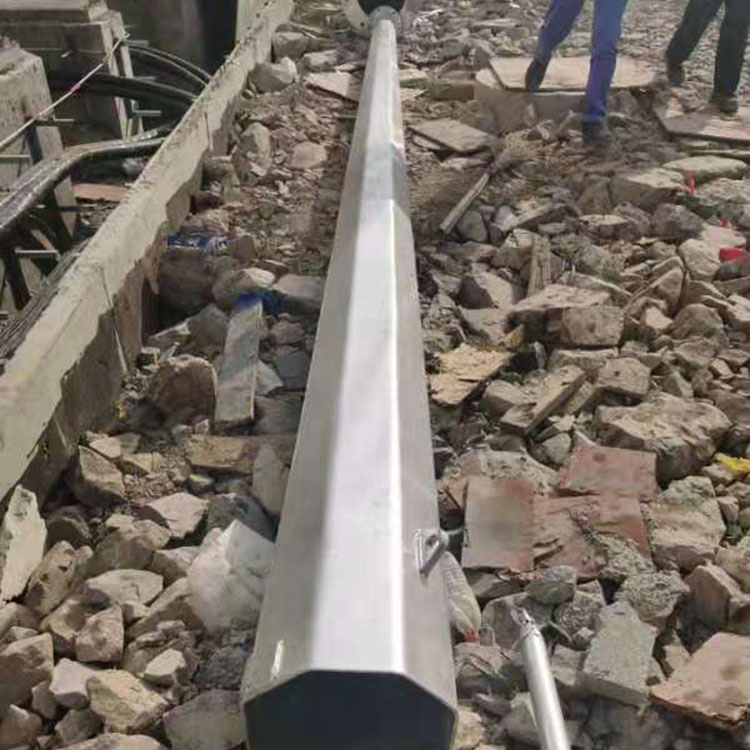

产品展示
