产品介绍

        拉线塔是架空输电线路来支持导线和避雷线的支持结构。使导线对地面、地物满足限距要求。并能承受导线、避雷线及本身的荷载及外荷载。电力塔架按其形状一般分为：酒杯型、猫头型、上字型、干字型和桶型五种，按用途分有：耐张塔、直线塔、转角塔、换位塔（更换导线相位位置塔）、终端塔和跨越塔等，它们的结构特点是各种塔型均属空间桁架结构，杆件主要由单根等边角钢或组合角钢组成，材料一般使用Q235（A3F）和Q345（16Mn）两种，杆件间连接采用粗制螺栓，靠螺栓受剪力连接，整个塔由角钢、连接钢板和螺栓组成，个别部件如塔脚等由几块钢板焊接成一个组合件，因此热镀锌防腐、运输和施工架设极为方便。对于呼高在60m以下的塔架，在塔架的其中一根主材上设置脚钉，以方便施工作业人员登塔作业。

        拉线塔是由塔头、立柱和拉线组成。塔头和立柱一般是由角铁组成的空间衍架构成，有较好的整体稳定性，能承受较大的轴向压力，其拉线一般采用高强度钢绞线，能承受很大拉力，因而使拉线塔能充分利用材料的强度特性，减少材料的耗用量。但拉线占地面积大，不利于农田机耕，所以也较少使用。就外形而言，拉线塔可分为导线呈三角形排列的“上”字型、猫头型以及导线呈水平排列的门型、拉线V型等，还有纵向能自立的内拉线门型塔等。

       GFW四角拉线避雷塔的保护范围还要按照滚球法来计算保护半径和保护范围。避雷塔主要用于各种建筑的防雷工程，特别是炼油厂、加油站、化工厂、煤矿、火工品库、易燃易爆车间，更应该及时的安装避雷塔，因气候变化，雷电灾害不断加重，现在很多建筑都安装避雷塔，特别是楼顶不锈钢饰铁塔，造形样式多样，外形美观，设计新颖独特，广泛应用于各类大楼楼顶、广场及小区的绿地等的建筑，使之与建筑物交相辉映，成为城市中标志性的装饰建筑。避雷塔原理与避雷针一样，减少雷电灾害。

产品参数

GFW钢结构接闪带塔，总高度为：20、25、30、35、40m，对应跨度为40-200m之间等各种跨度范围。
1.基本风压：w0=0.4及0.7KN/m
2.2两种2.抗震设防烈度：8度及小天8度地区
3..地基承载力：100及200 KN/m2
4.覆冰厚度： ≤10mm

产品应用

       GFW四角拉线避雷塔的保护范围还要按照滚球法来计算保护半径和保护范围。避雷塔主要用于各种建筑的防雷工程，特别是炼油厂、加油站、化工厂、煤矿、易燃易爆车间，更应该及时的安装避雷塔，因气候变化，雷电灾害不断加重，现在很多建筑都安装避雷塔，特别是楼顶不锈钢饰铁塔，造形样式多样，外形美观，设计新颖独特，广泛应用于各类大楼楼顶、广场及小区的绿地等的建筑，使之与建筑物交相辉映，成为城市中标志性的装饰建筑。避雷塔原理与避雷针一样，减少雷电灾害。

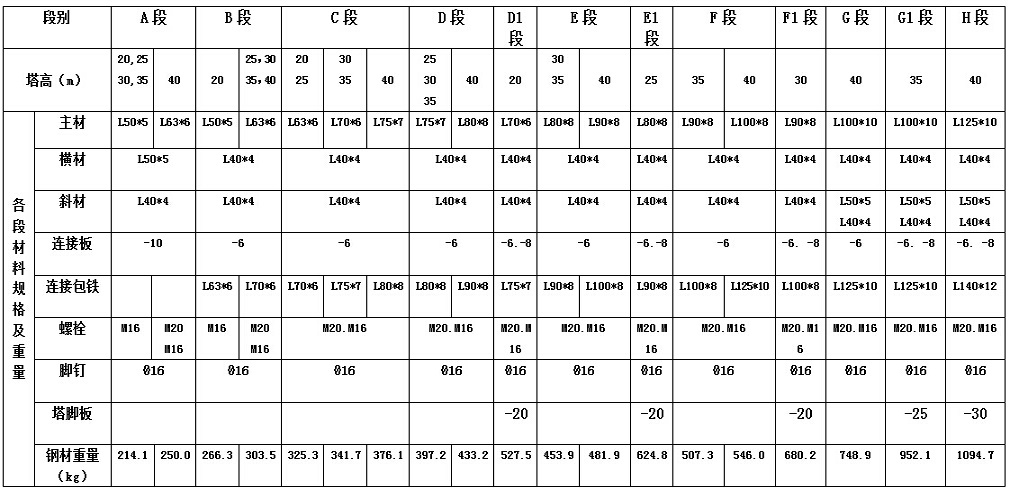

产品材料表

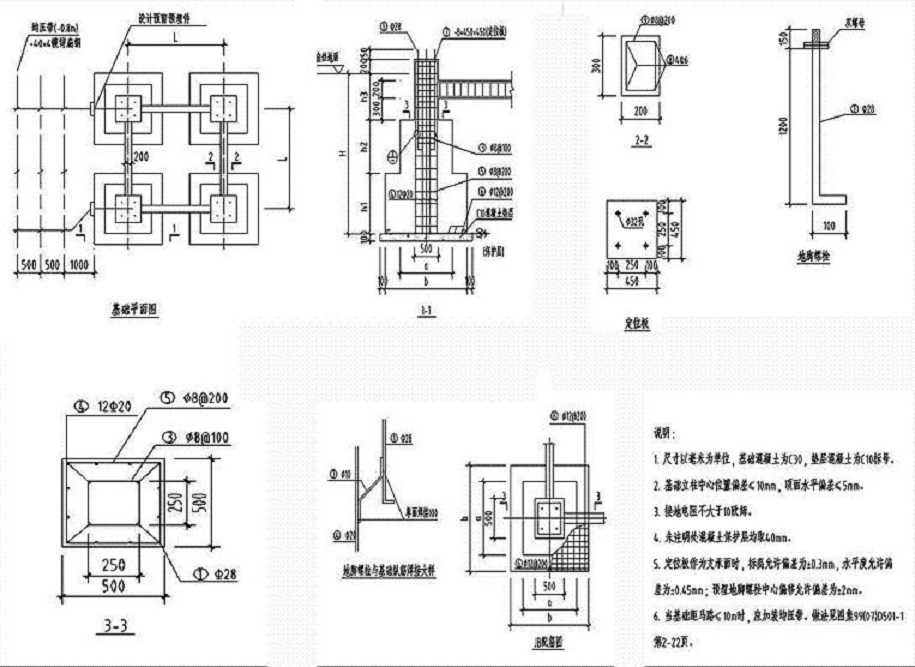

产品结构图

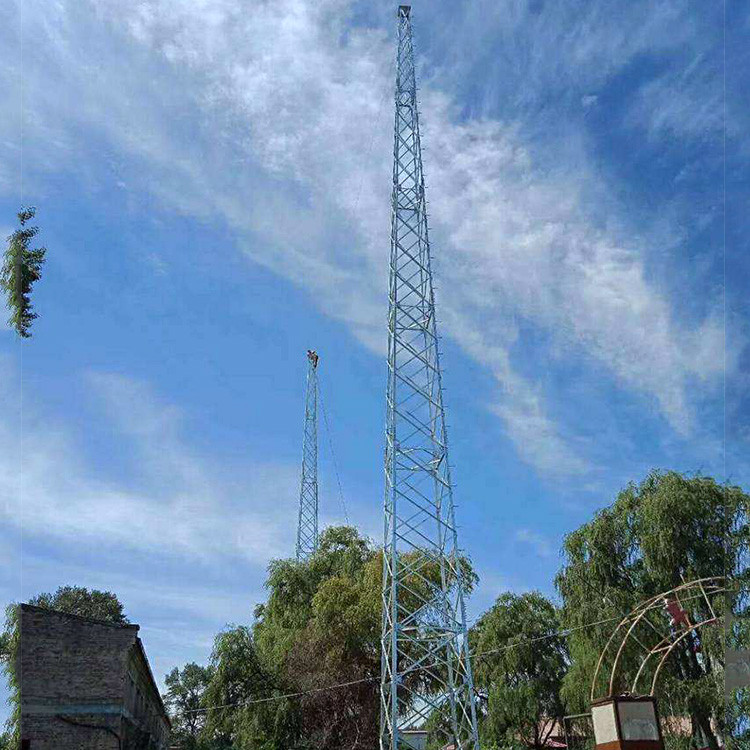

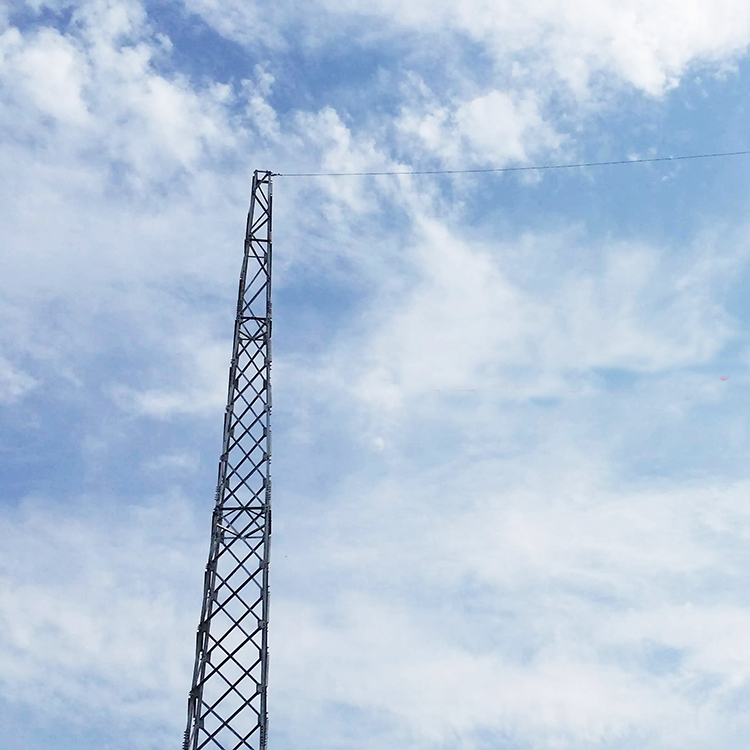

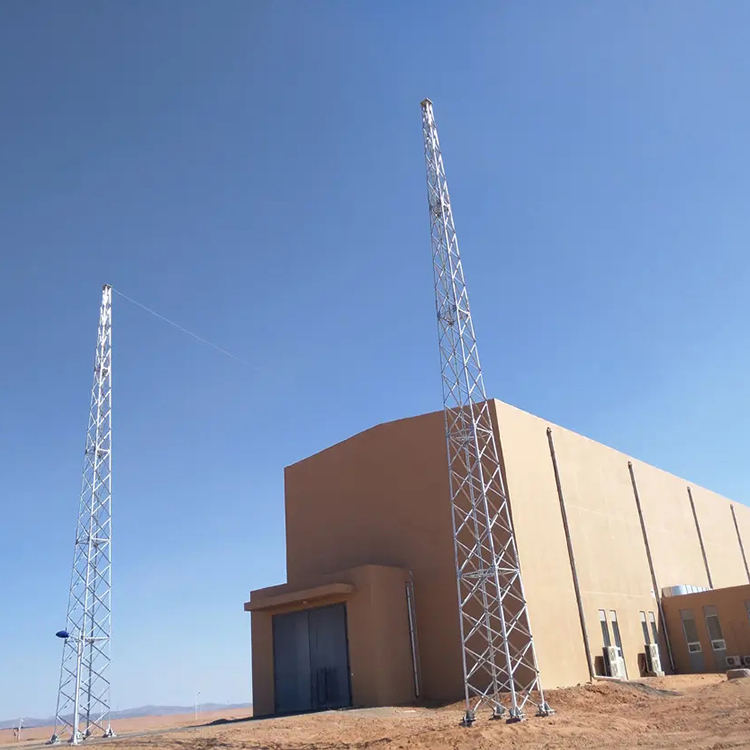

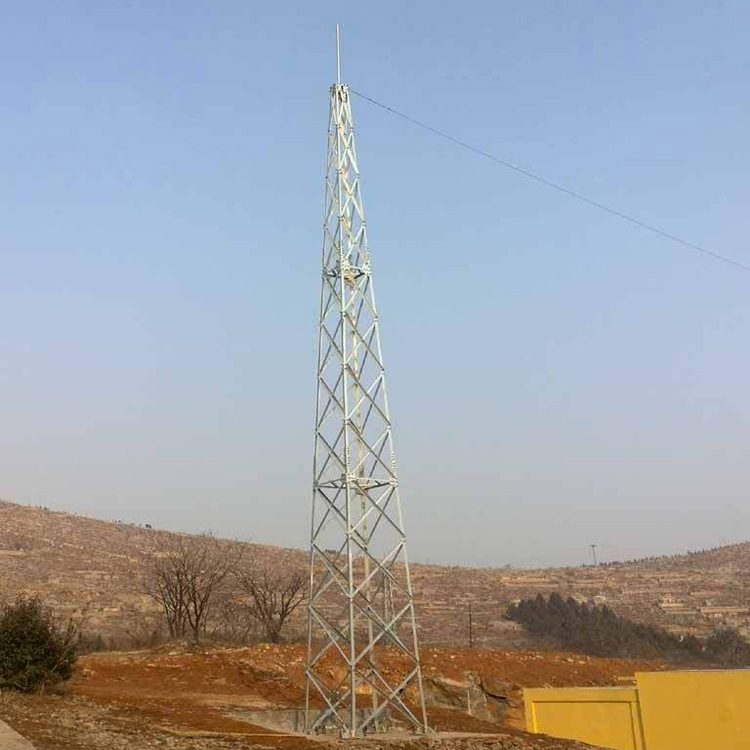

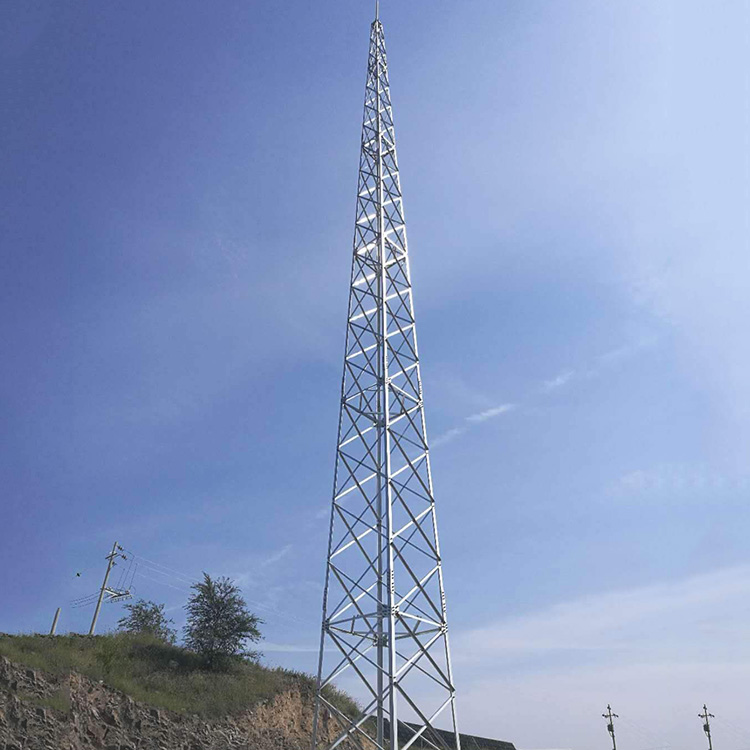

产品展示
