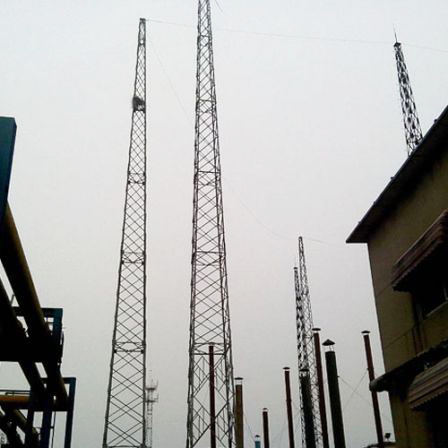

拉线塔是架空输电线路来支持导线和避雷线的支持结构。使导线对地面、地物满足限距要求。并能承受导线、避雷线及本身的荷载及外荷载。电力塔架按其形状一般分为：酒杯型、猫头型、上字型、干字型和桶型五种，按用途分有：耐张塔、直线塔、转角塔、换位塔（更换导线相位位置塔）、终端塔和跨越塔等，它们的结构特点是各种塔型均属空间桁架结构，杆件主要由单根等边角钢或组合角钢组成，材料一般使用Q235（A3F）和Q345（16Mn）两种，杆件间连接采用粗制螺栓，靠螺栓受剪力连接，整个塔由角钢、连接钢板和螺栓组成，个别部件如塔脚等由几块钢板焊接成一个组合件，因此热镀锌防腐、运输和施工架设极为方便。对于呼高在60m以下的塔架，在塔架的其中一根主材上设置脚钉，以方便施工作业人员登塔作业。




      拉线塔是由塔头、立柱和拉线组成。塔头和立柱一般是由角铁组成的空间衍架构成，有较好的整体稳定性，能承受较大的轴向压力，其拉线一般采用高强度钢绞线，能承受很大拉力，因而使拉线塔能充分利用材料的强度特性，减少材料的耗用量。但拉线占地面积大，不利于农田机耕，所以也较少使用。就外形而言，拉线塔可分为导线呈三角形排列的“上”字型、猫头型以及导线呈水平排列的门型、拉线V型等，还有纵向能自立的内拉线门型塔等。


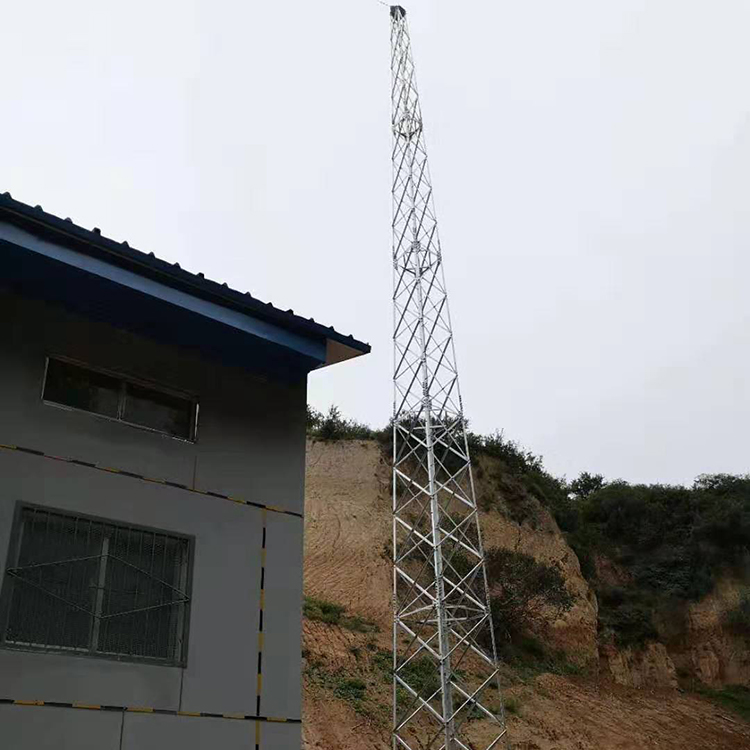

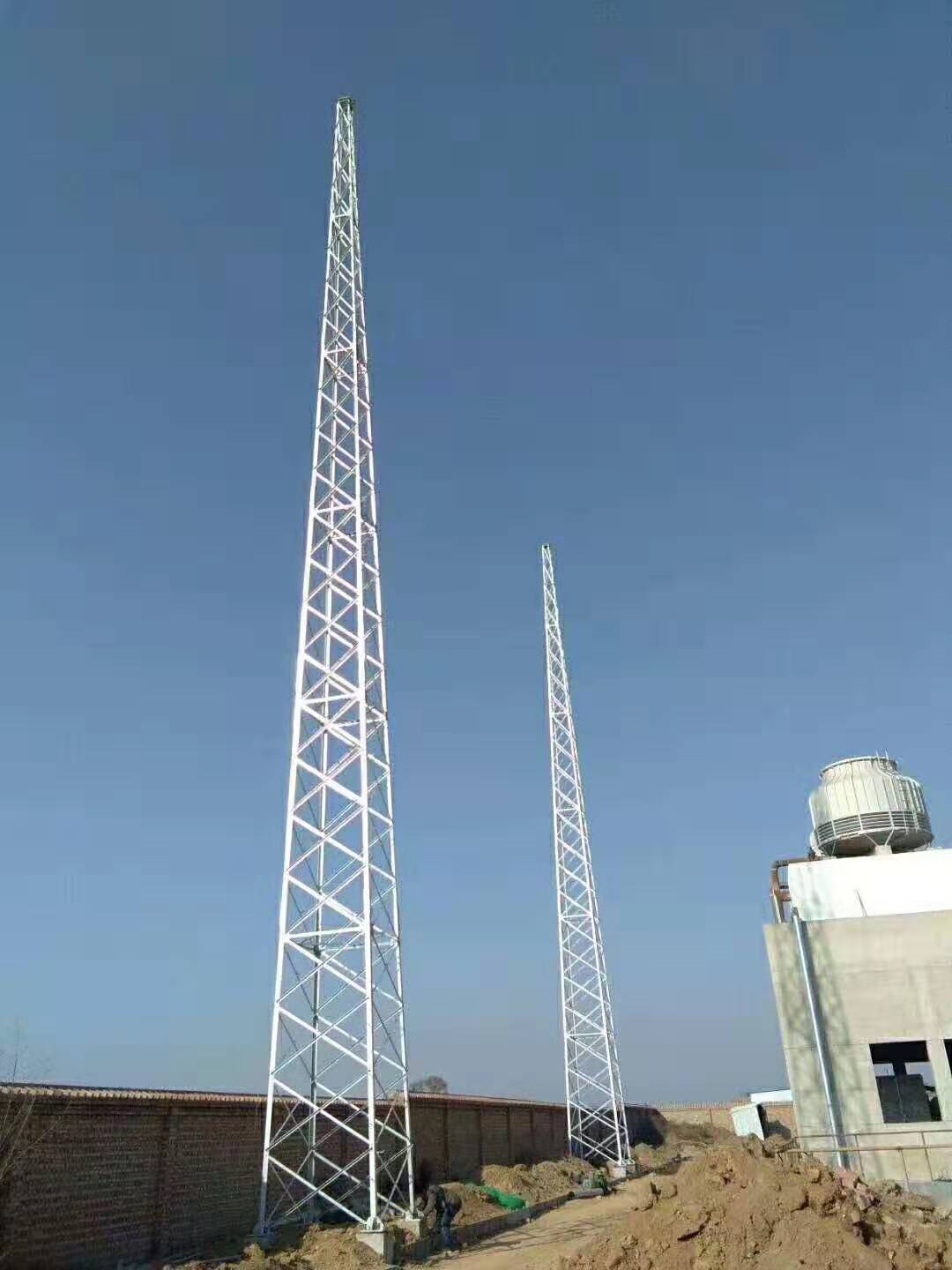

      采用国标Q235优质结构钢作为结构材料，严格按图集生产，防腐采用热镀锌处理，确保产品寿命。

三、避雷塔使用条件：

      1、基本风压：0.4KN/m2

      2、抗震设防烈度：8度及小于8度地区

      3、地基承载力：100及200 KN/m2

      4、覆冰厚度： ≤10mm 5、垂直度：≤1/1000

四、避雷塔设计依据：

      1、建筑物防雷设计规范（GB50057-94）

      2、高耸结构设计规范（GBJ135-90）

      3、钢结构设计规范（GB50017-2003）

      4、塔桅钢结构施工及验收规程（CECS 80：2006）

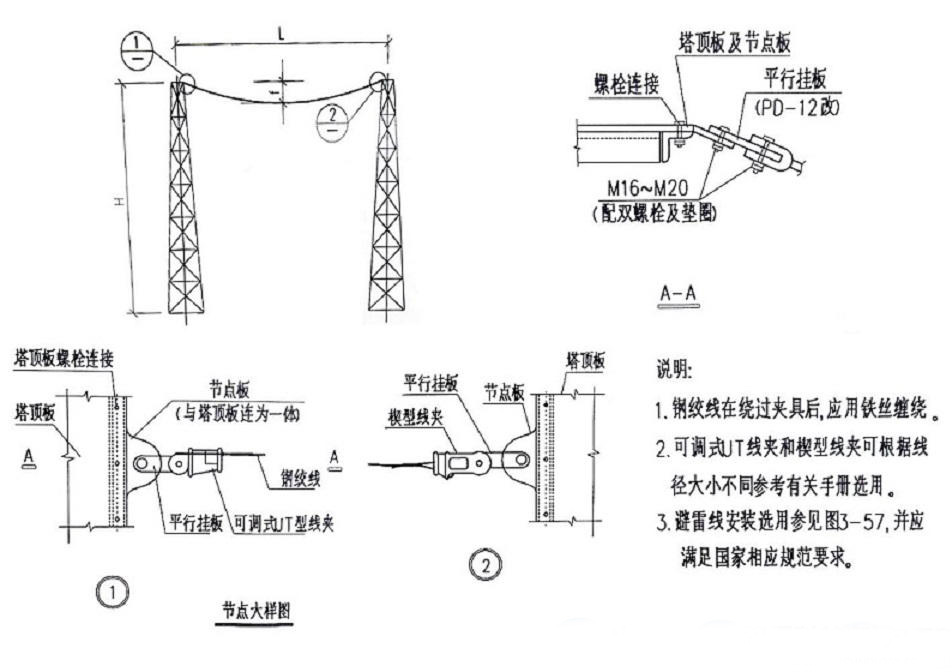

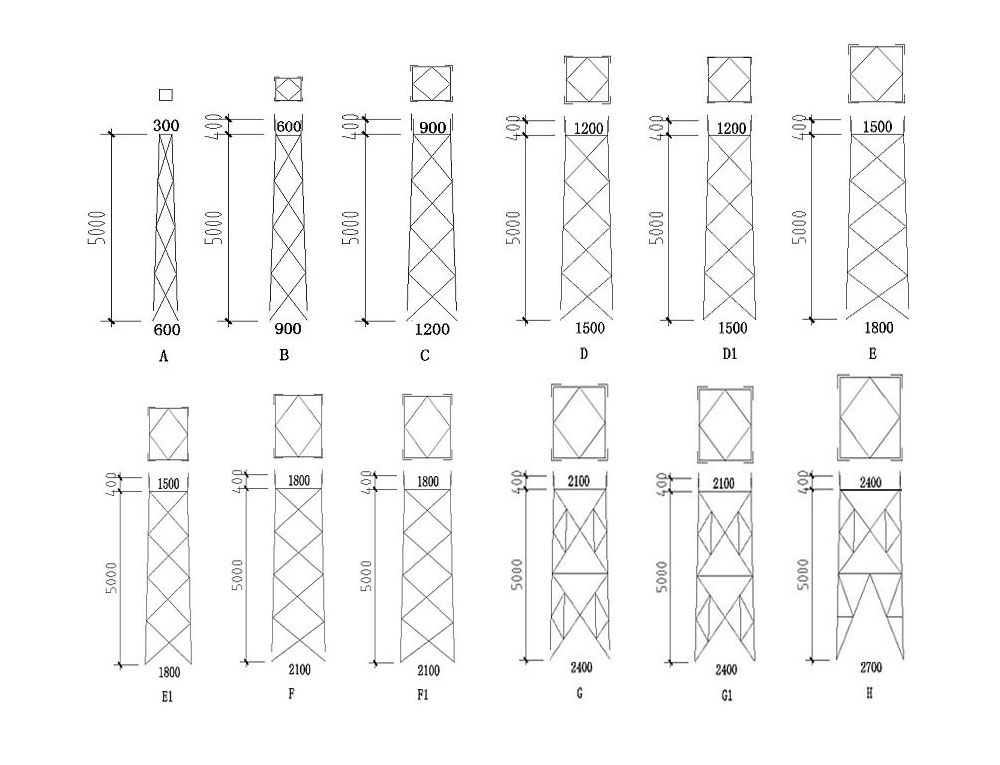

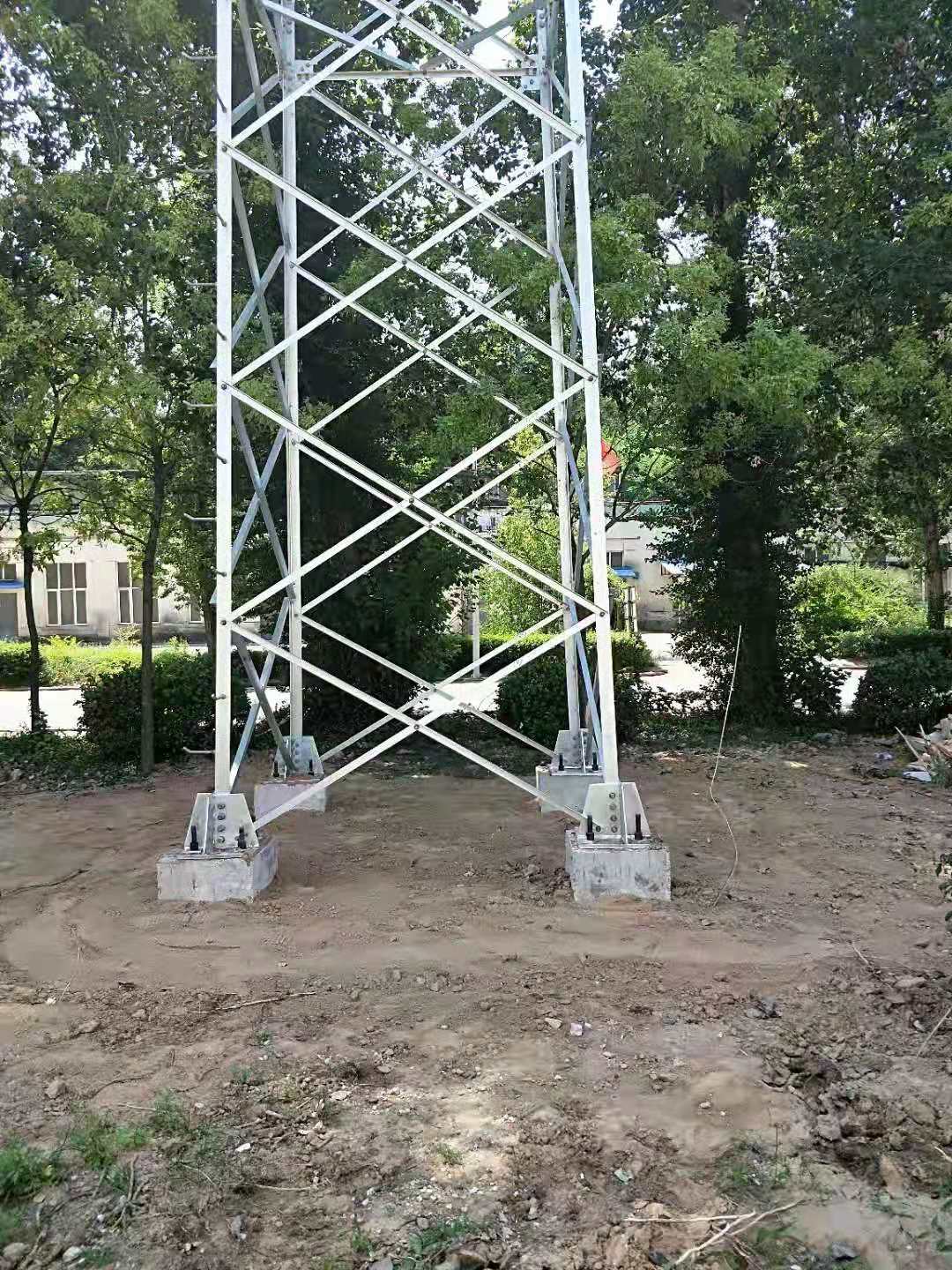

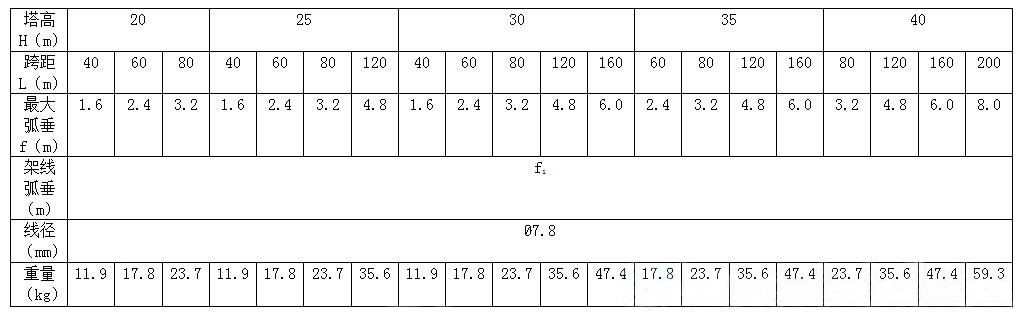

五、GFW1系列钢结构避雷线塔各段构造图及附表
