产品介绍

       GFW四角拉线避雷塔的保护范围还要按照滚球法来计算保护半径和保护范围。避雷塔主要用于各种建筑的防雷工程，特别是炼油厂、加油站、化工厂、煤矿、 易燃易爆车间，更应该及时的安装避雷塔，因气候变化，雷电灾害不断加重，现在很多建筑都安装避雷塔，特别是楼顶不锈钢饰铁塔，造形样式多样，外形美观，设计新颖独特，广泛应用于各类大楼楼顶、广场及小区的绿地等的建筑，使之与建筑物交相辉映，成为城市中标志性的装饰建筑。避雷塔原理与避雷针一样。减少雷电灾害。


产品参数

拉线跨距L(m)：40--200
最大弧度f(m):1.6/2.4/3.2/4.8/6.0/8.0
拉线重量(Kg)：11.9--59.3
GFW拉线塔高度：20米、25米、30米、35米、40米
GFW拉线塔适配避雷针：THZ-05C、YBZ-03T、YBZ-07T、O.MEX60GFW线塔接地电阻：小于10欧姆
GFW线塔接地材料：YBD-01T烧制接地模块10块、降阻剂10包
GFW材料：热镀锌角钢
GFW主材：L50*5、L63*6、L70*6、L80*8、L90*8、L100*100
GFW斜材：40*4
GFW脚钉：Φ16mm



产品特点

1.铁塔抗风力12级以上台风，抗震烈度8度。在当地30年一遇平均风速的作用下，铁塔的扭转角及挠度不超过±0.4°，塔上任意点的水平位移不大于该点离地高度的1/100。
2.铁塔垂直度塔中心垂直偏差不得大于全塔高度的1/1500，相邻两层垂直偏差≤1/750。
3.塔体材料采用热镀锌防腐。
4.采用国标Q235优质结构钢作为结构材料，严格按图集生产。
5.防腐采用热镀锌处理，确保产品寿命。




设计标准

1.建筑物防雷设计规范（GB50057-94）
2.高耸结构设计规范（GBJ135-90）
3.钢结构设计规范（GB50017-2003）
4.塔桅钢结构施工及验收规程（CECS 80：2006）

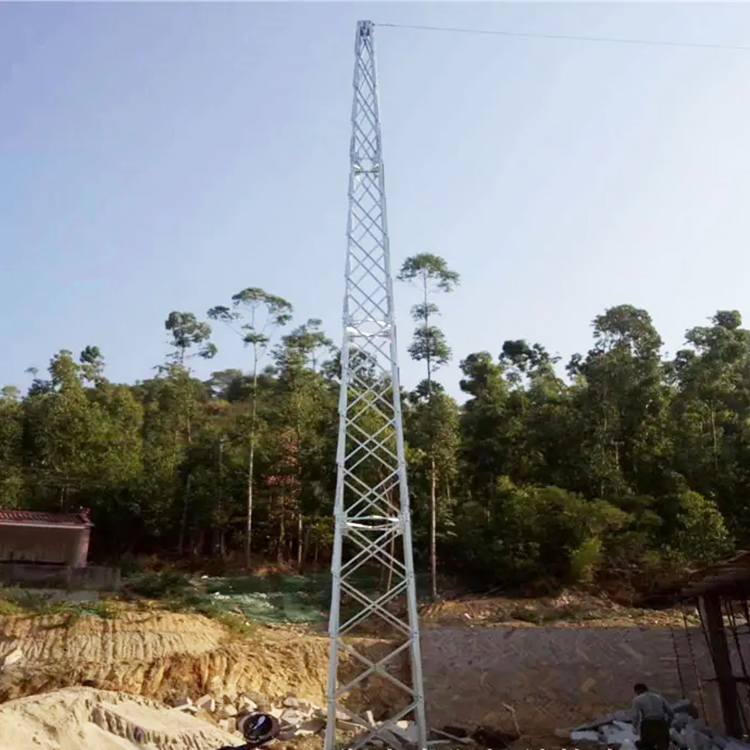

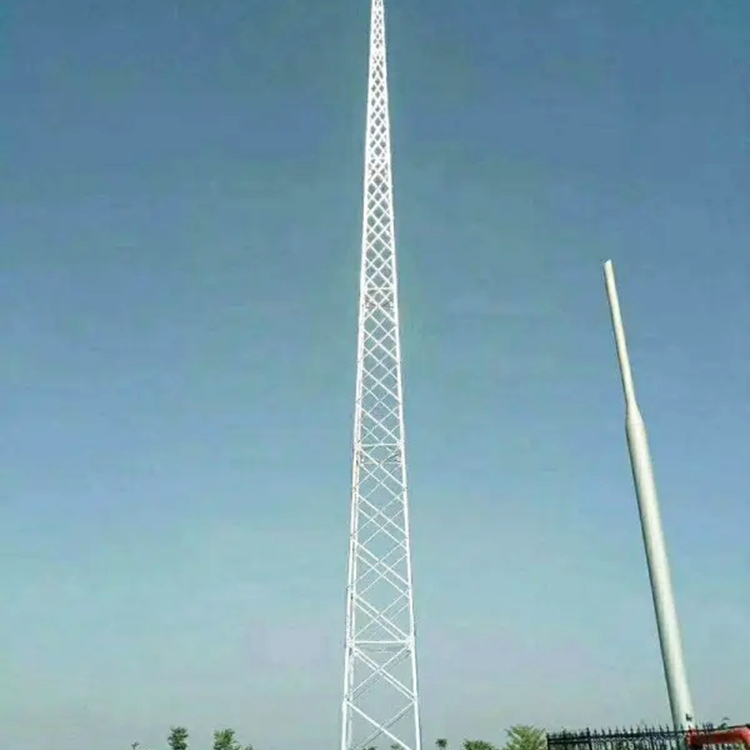

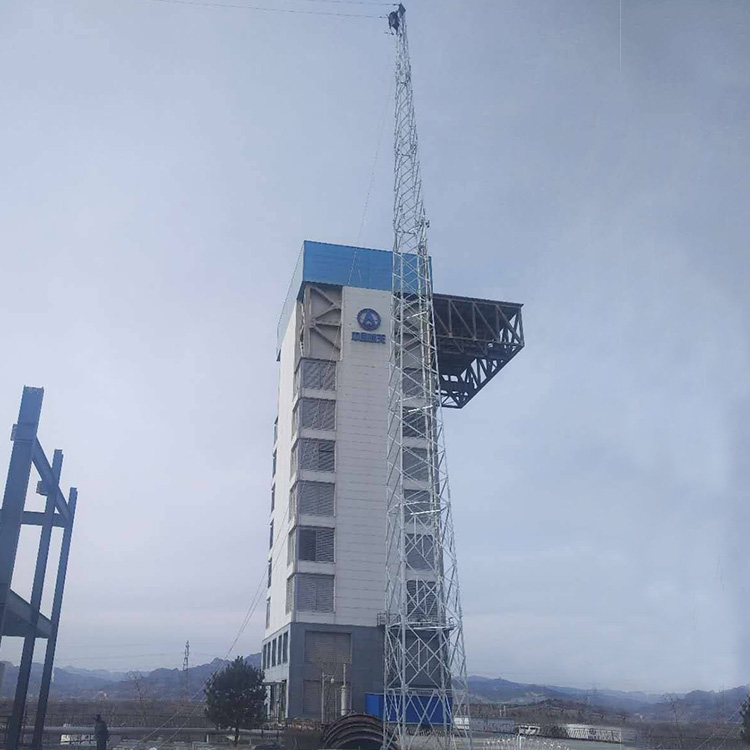

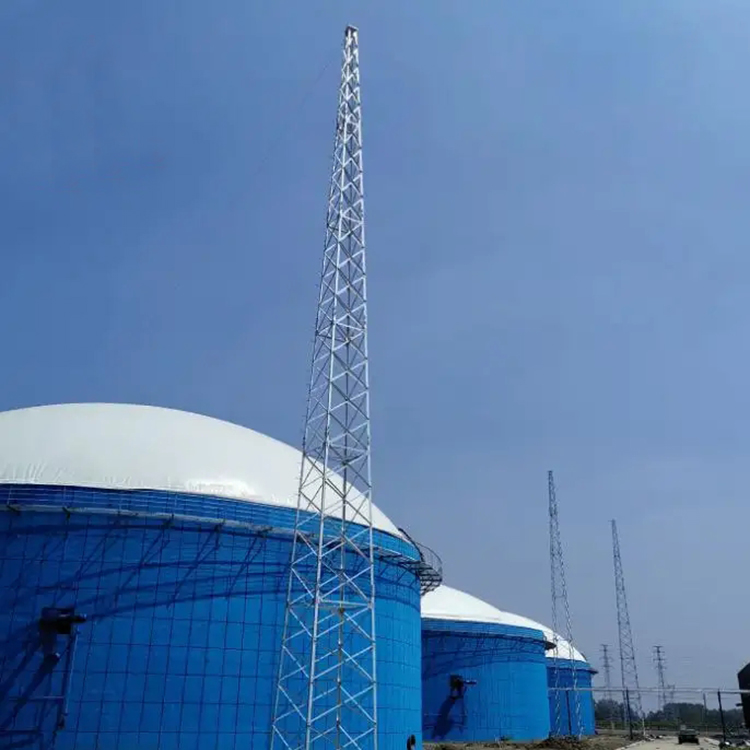

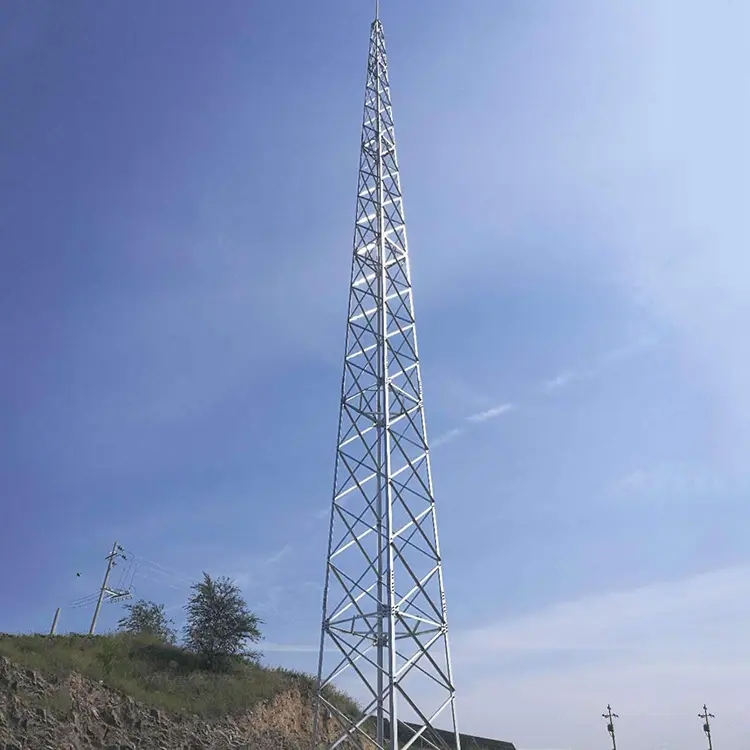

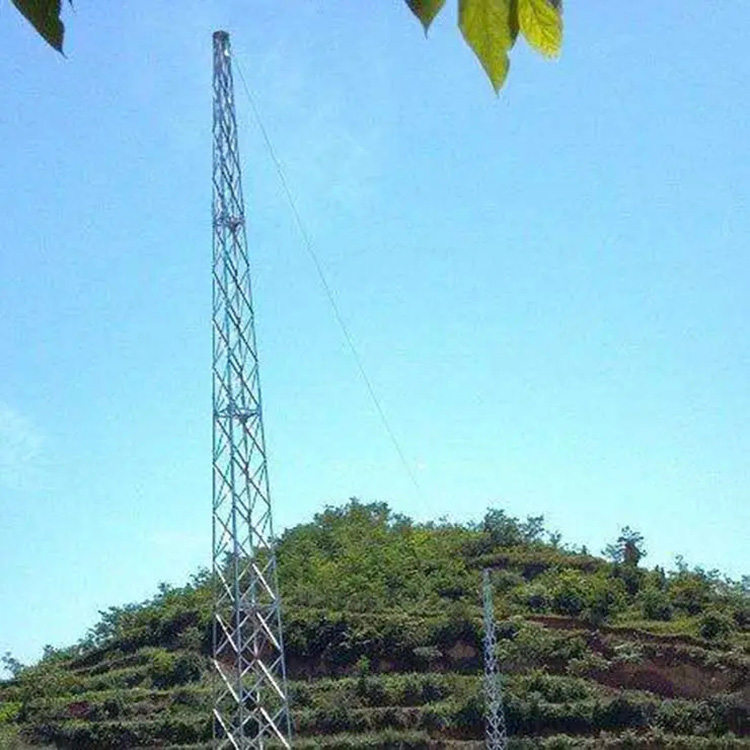

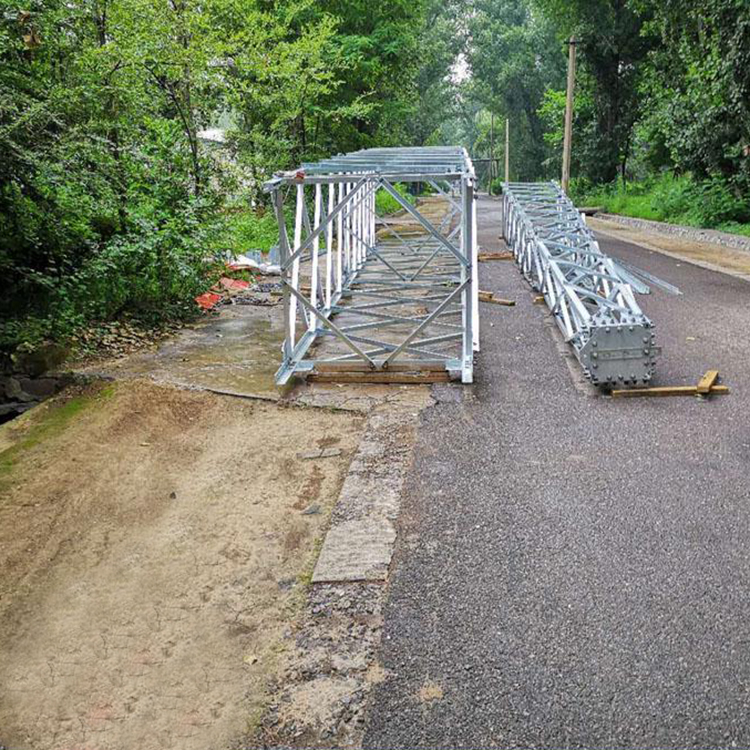

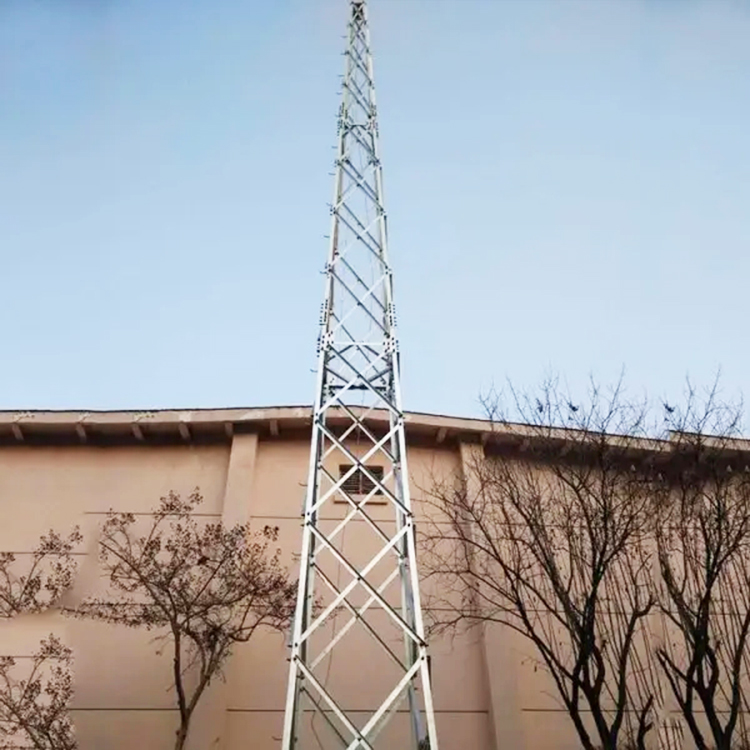

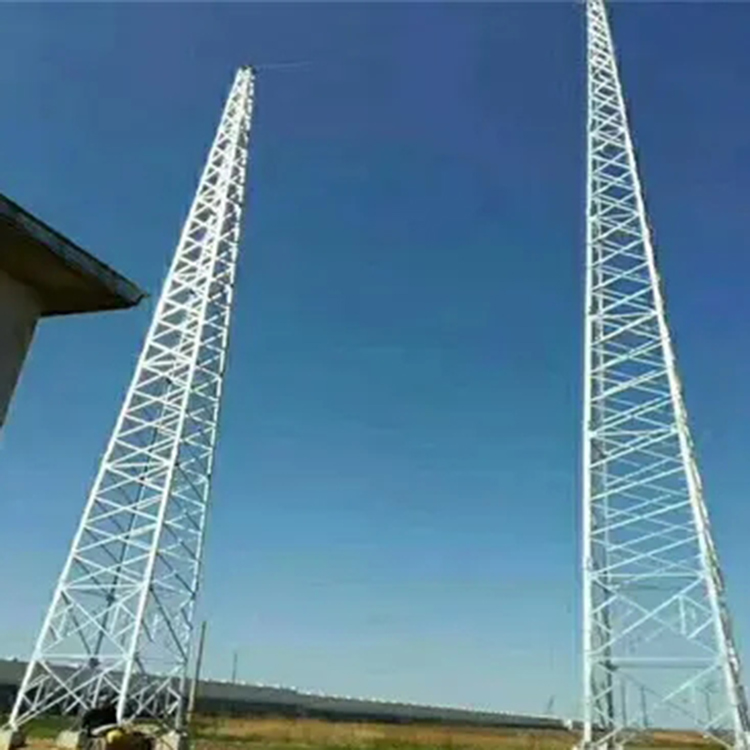

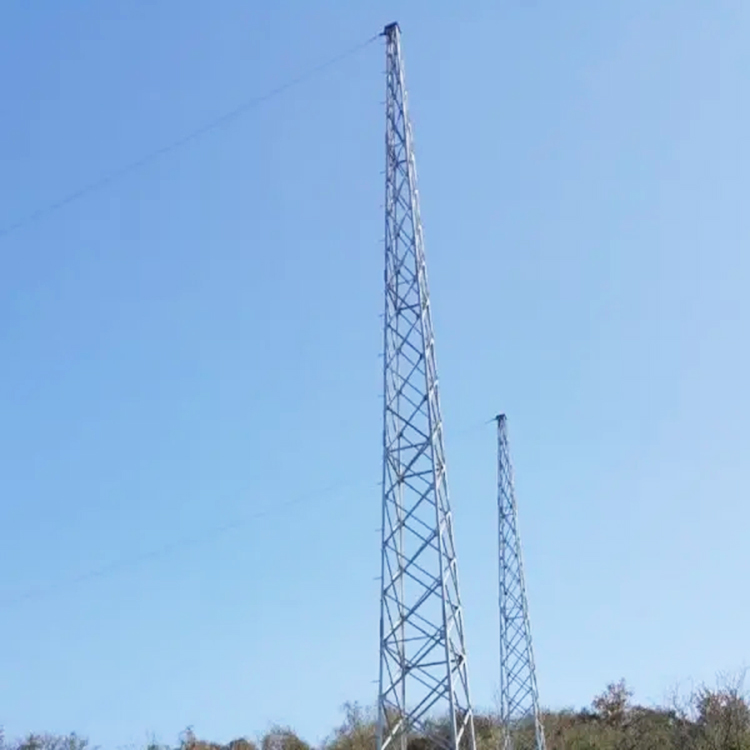

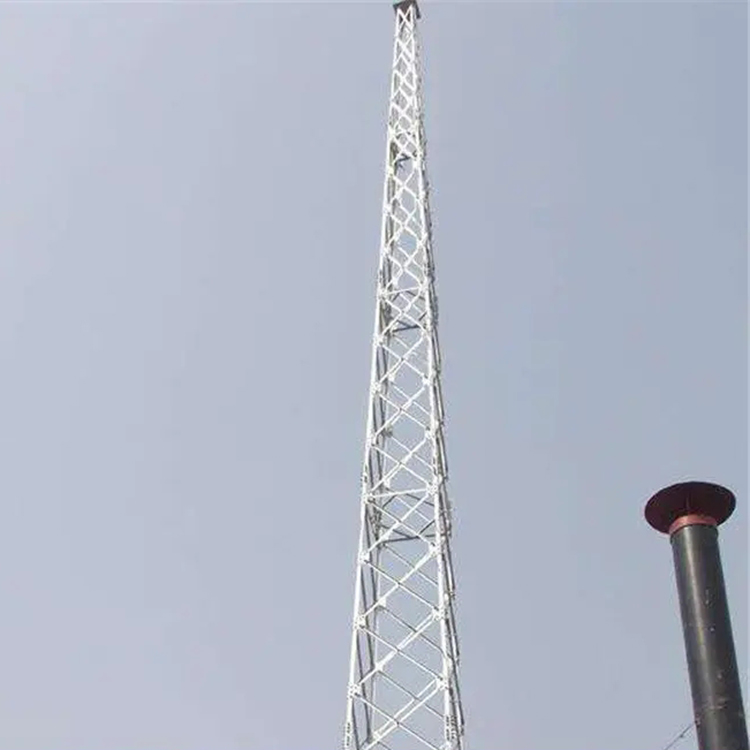

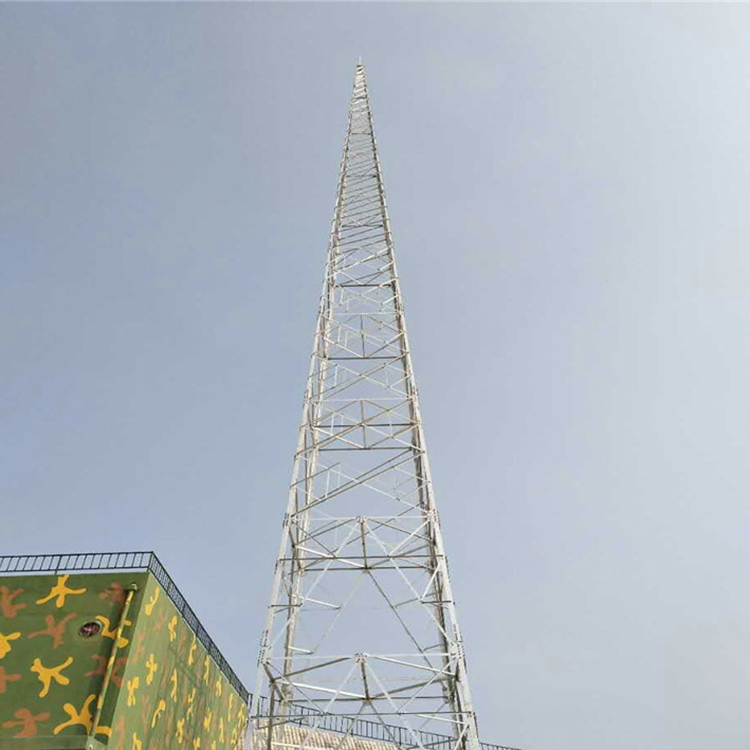

案例展示
