一、设计规范

1.99（03）D501-1建筑物防雷设施安装（国家标准图集）

2.建筑物防雷设计规范（GB50057-94）

3.高耸结构设计规范（GBJ135-90）

4.钢结构设计规范（GB50017-2003）

5.塔桅钢结构施工及验收规程（CECS80：2006）

二、产品介绍

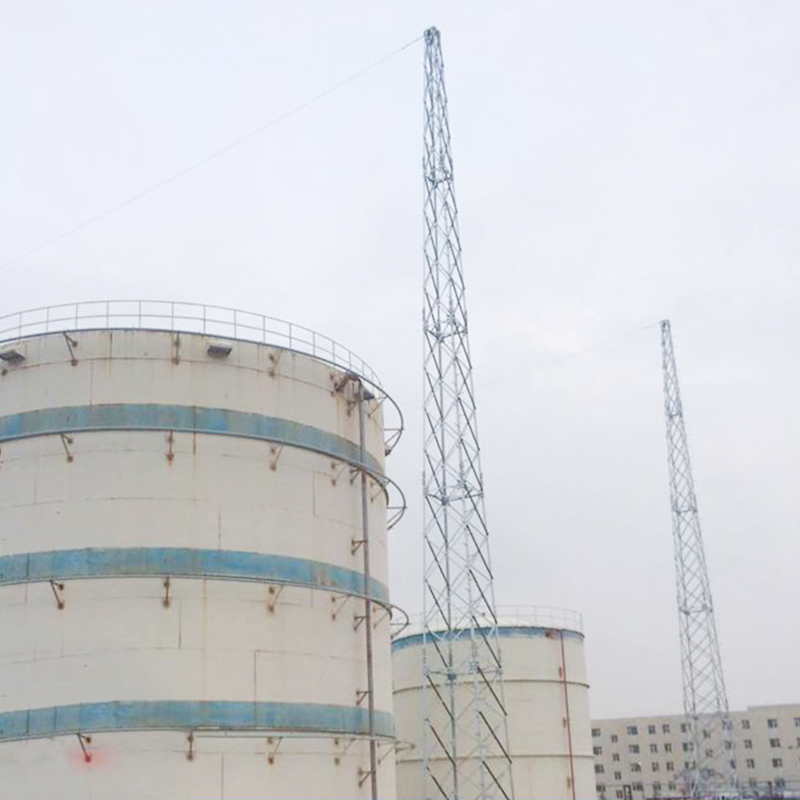

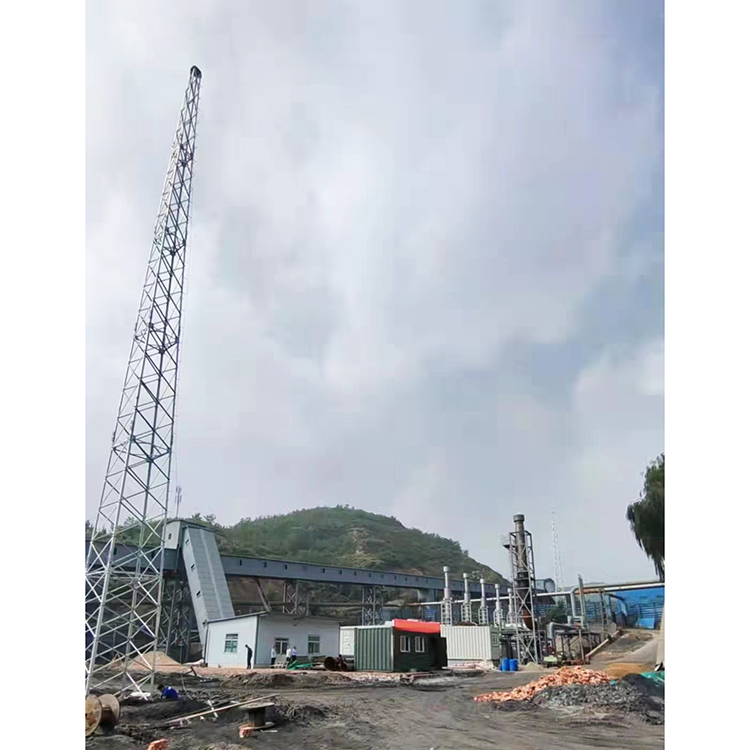

GFL钢结构接闪杆塔（四柱角钢避雷塔），总高度为：20、25、30、35、40m，共5种。

避雷塔的选用气候及地质条件1.基本风压：Wo=0.4及0.7KN/㎡两种。2.抗震烈度：8度及小于8度地区。3.履冰厚度：≤10mm。

及时的安装避雷塔，因气候变化，雷电灾害不断加重，现在很多建筑都安装避雷塔，特别是楼顶不锈钢饰铁塔，造形样式多样，外形美观，设计新颖独特，广泛应用于各类大楼楼顶、广场及小区的绿地等的建筑，使之与建筑物交相辉映，成为城市中标志性的装饰建筑。避雷塔原理与避雷针一样，减少雷电灾害。

三、产品型号

四、产品特点

1.避雷塔构件全部采用Q235钢材。

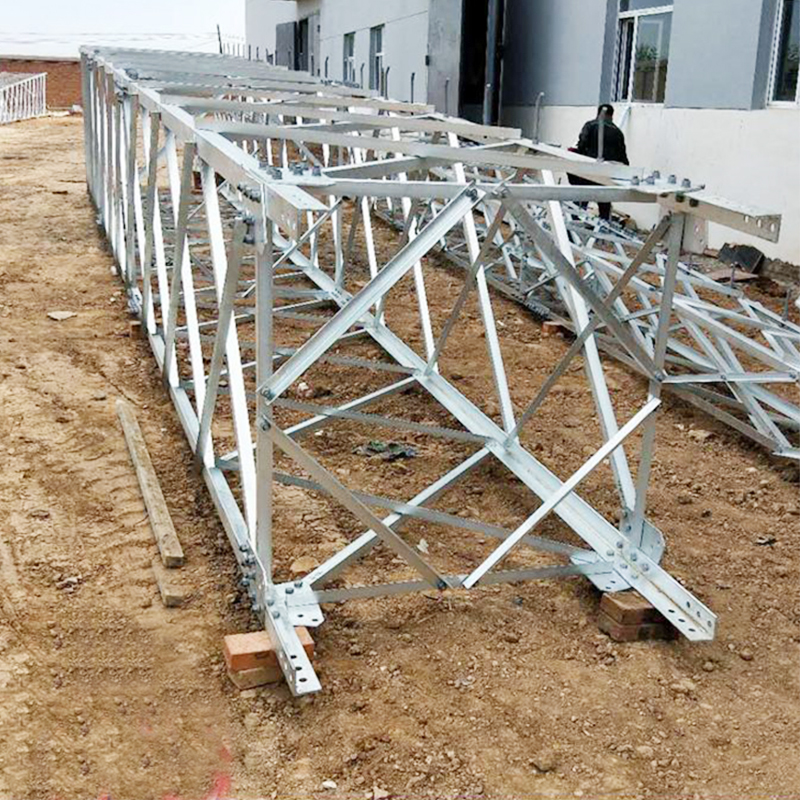

2. 避雷塔构件应采用工厂化加工，现场组装，优先采用螺栓连接，焊接应尽量在工厂完成，避雷塔构件应做好热浸（镀）锌防腐处理，若必须在现场焊接时，焊接后焊缝应立即进行防腐处理。

3. 镀锌层厚度：镀件厚度大于3mm且小于6mm时，镀锌厚度应不小于70微米（锌附着量不小于460g/㎡），镀件大于或等于6mm时，镀锌厚度应不小于85微米（锌附着量不小于610g/㎡）。

4.安塔过程中，需用经纬仪检测铁塔中心的垂直度，塔的倾斜度不大于H（主塔高）/1000，塔身每段上下水平面中心线的偏差不大于H（节点高）/750。
