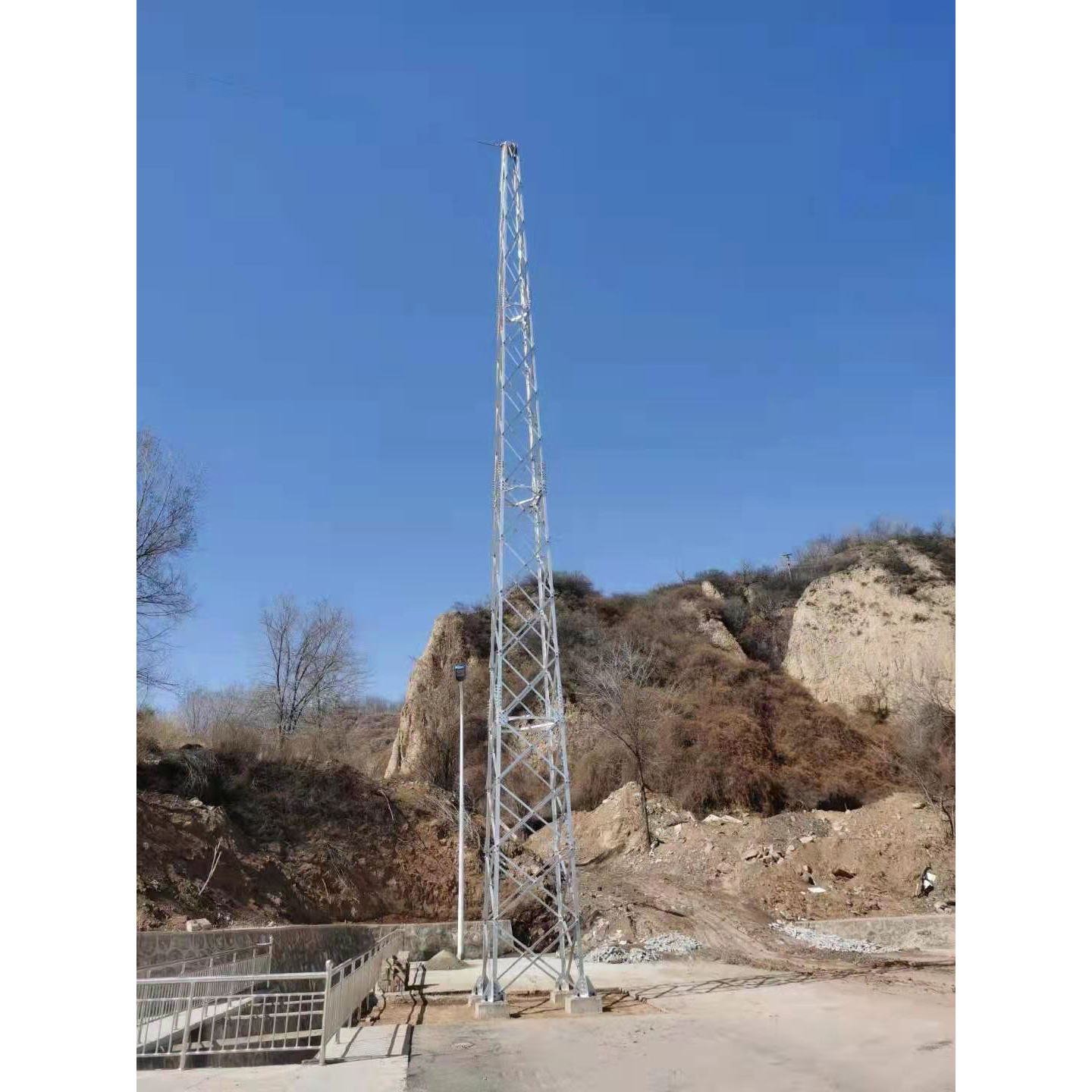

20米拉线避雷塔,GFW1-1钢结构避雷线塔,拉线避雷塔
- 型号说明：
0米拉线避雷塔,GFW1-1钢结构避雷线塔,拉线避雷塔钢结构避雷线塔，基本风压为0.4kN/m2线塔编号线塔总高度（m）线塔跨度L（m）修正后的地基承载力特征值（kN/m2）线塔各段组合···
- 咨询热线：17714306975 17714370292
-
主营：智能防雷系统开发应用，防雷产品销售，防雷工程施工
主营：智能防雷系统开发应用，防雷产品销售，防雷工程施工
采用国标Q235优质结构钢作为结构材料，严格按图集生产，防腐采用热镀锌处理，确保产品寿命。
20米拉线避雷塔,GFW1-1钢结构避雷线塔,拉线避雷塔、
钢结构避雷线塔，基本风压为0.4kN/m2

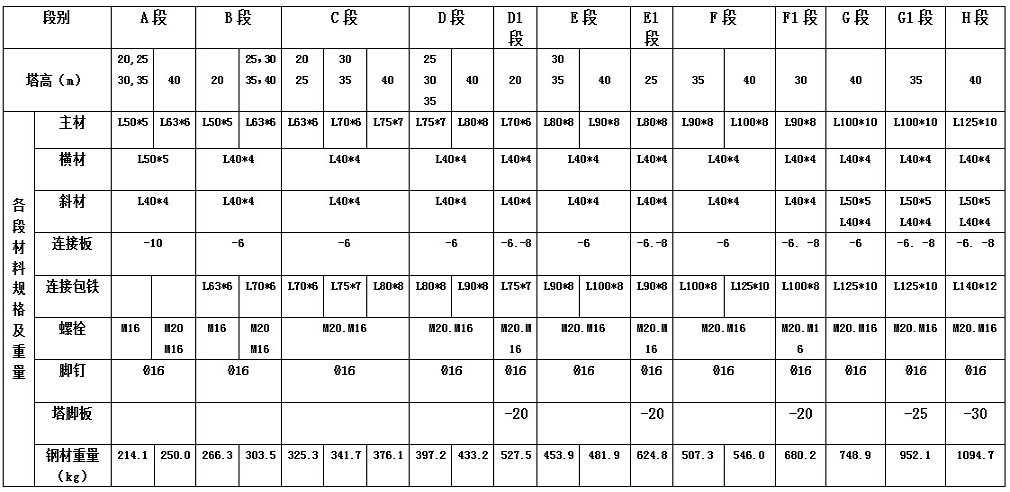

线塔编号 | 线塔总高度 （m） | 线塔跨度 L（m） | 修正后的地基承载力特征值（kN/m2） | 线塔各段组合件材料重量（kg） | 线塔总重（kg） | 基础形式 | ||||
A | B | C | D1 | 单塔 | 双塔 | |||||
GFW1-1 | 20 | 40～80 | 100 | 214.1 | 266.3 | 285.1 | 509.8 | 1275.3 | 2550.6 | JA-4 |
1、基本风压：0.4KN/m2
2、抗震设防烈度：8度及小于8度地区
3、地基承载力：100及200 KN/m2
4、覆冰厚度： ≤10mm 5、垂直度：≤1/1000
1、建筑物防雷设计规范（GB50057-94）
2、高耸结构设计规范（GBJ135-90）
3、钢结构设计规范（GB50017-2003）
4、塔桅钢结构施工及验收规程（CECS 80：2006）
