一、技术领域

   本发明属于防雷用设备技术领域，具体涉及一种无源电晕场驱雷器。

   本发明的目的是克服现有技术的不足而提供一种不需额外提供电源即可主动激发电晕离子、驱雷效果好、安全可靠的无源电晕场驱雷器。

二、功能描述

   驱雷器为新型高效防护避雷装置，该装置在传统的避雷针的基础上增加了防侧击、脉冲电晕主动驱雷功能，同时提高了耐雷电冲击能力，使寿命延长。

   该产品利用金属多短针形成的“似尖端效应”，使电晕场驱雷器周围的环境电场远高于被保护目标物，但低于传统避雷针，从而使被保护物体处于相对安全的状态。

   当雷云电场达到空气击穿阈值时，驱雷器离子舱产生高达30mc/s电晕离子流，在驱雷器及其被保护物体上方形成厚厚的电晕离子层。覆盖保护目标上的电晕离子层抑制上行正先导的始发，从而减少接闪的可能性，更大程度地保护目标物不被雷击。同时电晕离子层离子在雷云电场作用下不断向上扩散，与雷云电荷相互作用，使云地极板等效为漏电电容，有效抑制雷云充电至放电击穿水平，削弱了雷云下行先，实现“非引雷入地”防雷。

三、适用范围

   驱雷器主要采用航空工业级材料-铝镁合金，其强度勘比 SUS304材料韧性和耐酸腐，硬度和抗弯效也比Q235材料强，且密度轻导电率高，很适合高空安立的防雷产品主用材料。广泛适用于高压电路、移动基站、建筑物、仓库、水泵站、卫星小站、机场设备、气象台站、石油气站、军事基地、通信基站等范围的雷电防护

四、结构组成

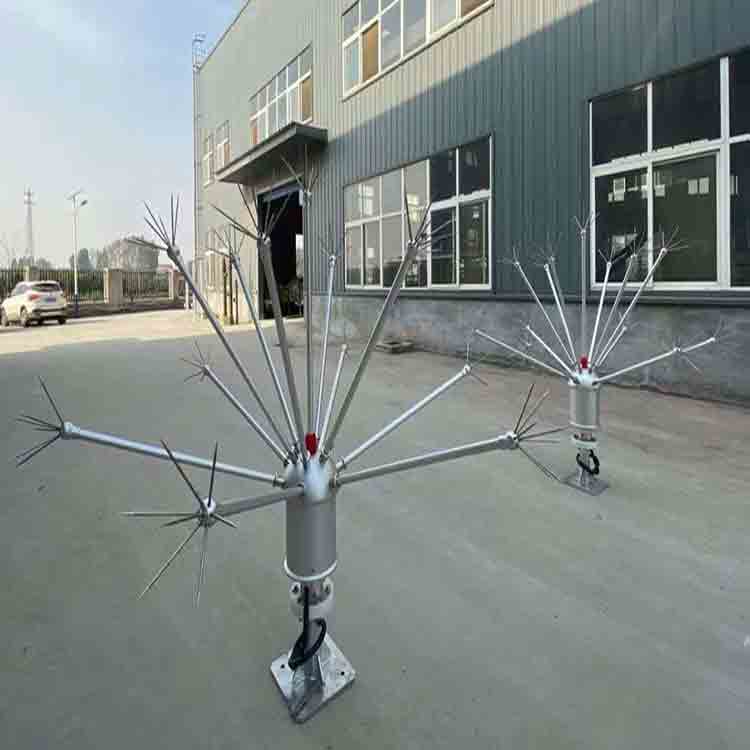

   驱雷器由雷云电荷聚消单元、离子舱和接地导体三部分构成。

   消散复合阵列针杆为雷云电荷聚消单元，固定于针座外部。

   离子舱中放电电极的一极与雷云电荷聚消单元复合为一体，另一极与接地导体连接。

   接地导体经法兰盘固定于被保护物顶端，经与法兰座连接的可靠接地
