机房防雷应采取哪些措施？

文章出处：本站人气：222发表时间：2024-12-25

机房防雷措施

1.电源防雷保护

三级防雷设置：按照三级防雷保护原理，在不同位置安装不同规格的防雷器。在总配电柜安装第一级防雷器，可选择相对通流容量大的电源防雷器（最大放电电流80KA - 160KA视情况而定）；然后在下属的区域配电箱处安装第二级电源防雷器（40KA左右）；最后在设备前端安装第三级电源防雷器（10KA - 40KA）。

防雷器选择：电源防雷器要根据安装位置确定其通流容量等参数。如第一级需较大通流容量应对高强度电流，后续等级根据实际需求递减。另外信号防雷器则要根据自己保护的对象进行选择，一般机房选择网络信号防雷器。

防雷器安装要求：防雷器需要泄放电流，所以必须接地；防雷器需要并联或串联在保护设备与信号通道之间；信号防雷器的输入端（IN）与信号通道相连，输出端（OUT）与被保护设备相连且要紧靠被保护设备安装，不能接反。

等电位连接措施：在网络中心机房防静电地板下，沿着地面布置40×4紫铜排，形成闭合环接地汇流母排。采用等电位连接线（4 - 10mm²铜芯线及螺栓紧固的线夹作为连接材料），将配电箱金属外壳、电源地、避雷器地、机柜外壳、服务器外壳、UPS外壳、金属屏蔽线槽、门窗等穿过各防雷区交界的金属部件和系统（设备的外壳），以及对防静电地板下的隔离架进行多点等电位接地就近至汇流排。

屏蔽措施：机房内的局域网络线和电话线均应作屏蔽引设（如套金属线槽引设），并且金属线槽两端进行等电位接地，可以有效防止雷电浪涌的侵袭。若机房内线路未作屏蔽，可能存在被雷电浪涌侵袭的风险。

2.接地措施

接地系统类型与电阻要求：国家标准GB50174《计算机机房设计规范》中计算机机房应具有计算机系统的直流地、交流工作地、交流保护地和防雷保护地四种地。各接地系统电阻要求如下：计算机系统设备直流地接地电阻不大于1Ω；交流保护地的接地电阻应不大于4Ω；防雷保护地的接地电阻应不大于10Ω；交流工作地的接地电阻应不大于4Ω。机房室内等电位连接工程中的所有接地线（包括设备、SPD、线槽等）、金属线槽搭接跨接线均应做到短、平、直，接地电阻要求小于或等于1欧姆。

机房接地装置设计：由于机房接地电阻要求较高，可在大楼附近另外增加人工接地装置，在地网槽内打入15根镀锌角钢，并用扁钢焊接起来，采用降阻剂回填。机房静电接地采用50mm²多股铜芯线穿管引入。也可利用入地混凝土立柱子内的钢筋作接地装置，在立柱内选取至少4根主筋（对角或对称的钢筋），用氧焊接通后再焊在两根伸出柱面的M12以上铜螺纹管上，作为接地端，引线至机房，与等电位接地汇流排连通，等电位接地排可设在防静电地板下面。

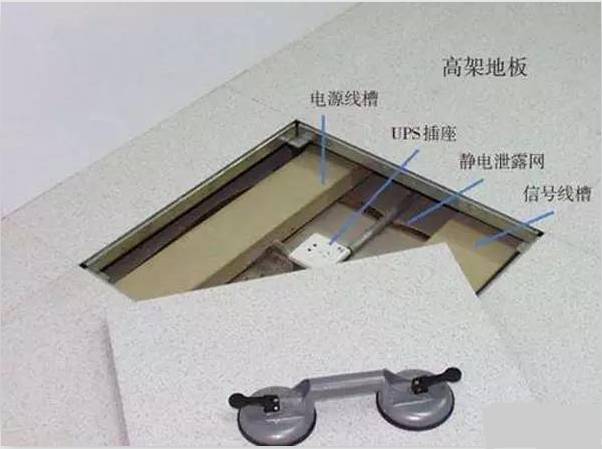

接地铜排与铜板：室内机房接地可采用305（宽厚，单位mm）规格之铜片，围绕机房墙壁一周离地面10cm高，且与室外接地体母线相连接，铜片每隔50cm钻一小孔，方便机房各区域设备接地；接地铜板可采用宽60mm（厚10mm）之L型铜板固定于楼板，作为所有应与机房接地之设施的总接地。若机房有架设高架地板，则应以2.5mm之多芯裸铜线缠绕高架地板柱做地网。

防雷等级确定与防雷器选择：根据GB50057《建筑物防雷设计规范》和IEC61024 - 1 - 1标准的有关规定确定机房的防雷等级，如中心机房防雷等级可定为二类标准设计。目前大楼总配电室根据建筑物防雷设计规范，提供了第一级防雷，因此，在本工程网络中心机房市电配电柜前配置第二、三级复合防雷器。防雷器采用独立模块，并应具有失效告警指示，当某个模块被雷击失效时可单独更换该模块，而不需要更换整个防雷器。
