避雷器安装要求

文章出处：本站人气：191发表时间：2024-11-14

1、在AC供配电系统中，为防止SPD老化短路造成系统故障，SPD安装线路上应有过电流保护器件，并选用有劣化显示功能的SPD；

2、避雷器应尽量安装在被保护设备内，若无法安装在被保护设备内时，必须先将SPD安装在安装盒内，再安装在附近的墙上或靠近被保护设备的其它地方；

3、SPD连接导线长度不宜超过0.5m，接地引线应尽量避免与电源线紧挨平行布设，并宜粗、短、直；

4、当SPD1至SPD2的线距长度小于10米时， SPD2至SPD3的线距长度小于5米时，需要在SPD之间应加装退耦电感；

5、各级电源SPD必须安装在交流配电设备的交流输入端，宜采用凯文接线方式连接（将室内接地汇集线与接地引入线连接处断开，断开处的两端分别单独引线接至SPD的接地端）；

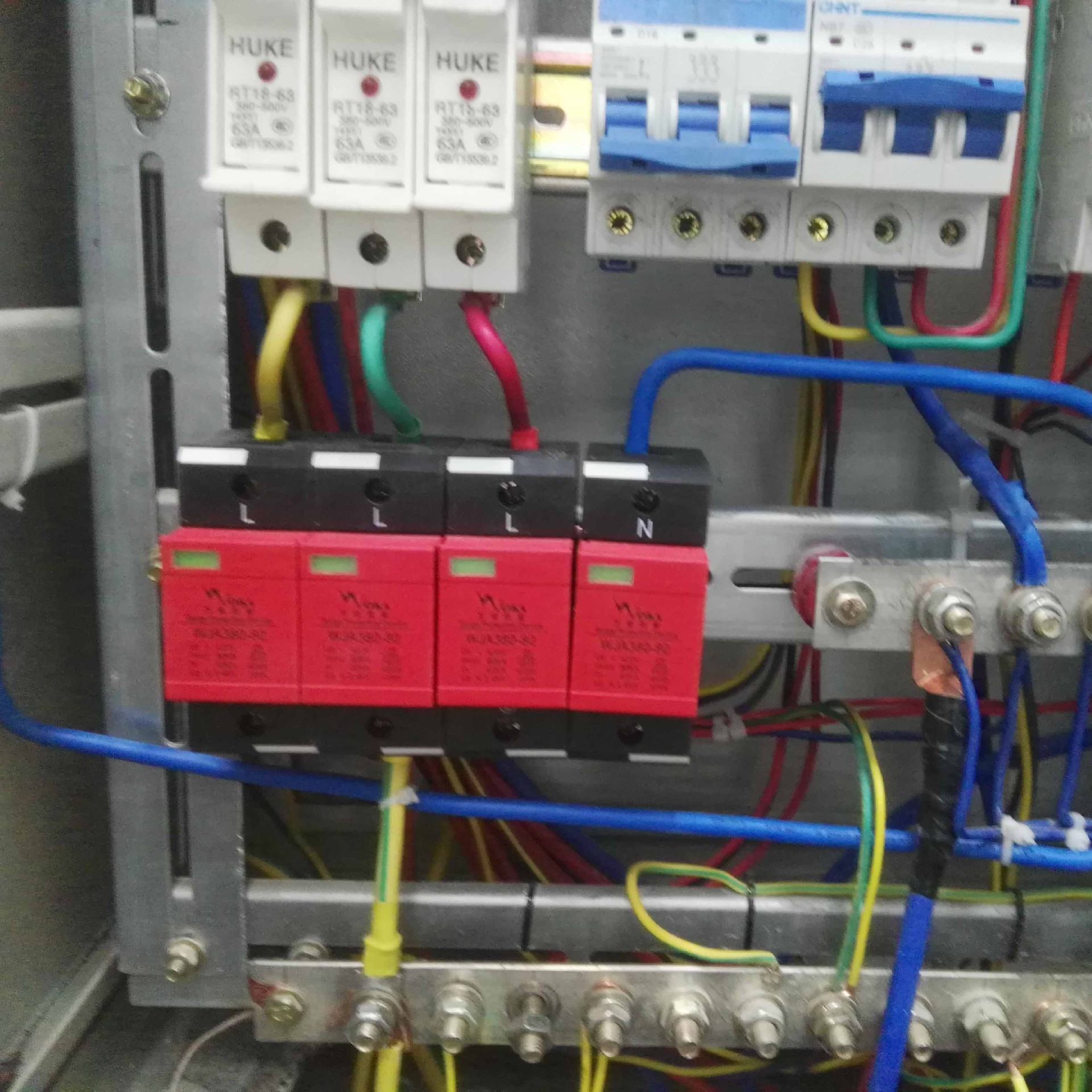

6、SPD和空气开关与35mm的标准导轨可靠固定，电源一级SPD连接导线线经不得小于16mm2,接地导线线径不得小于25mm2；电源二级SPD连接导线线经不得小于10mm2,接地导线线径不得小于16mm2；电源三级SPD连接导线线经不得小于6mm2,接地导线线径不得小于10mm2；信号避雷器连接导线线经不得小于2.5mm2,接地导线线径不得小于6mm2；

7、电源SPD应以最短、直路径接地，SPD的接地线应避免出现“V”形和“U”形弯，连线的弯曲角度不得小于90°，且接地线必须绑扎固定好，松紧适中；

8、SPD连接线的走线要美观，特别是直线、转弯、连接头，保证SPD整洁美观，连接牢固可靠；

9、SPD安装完毕后，须由施工单位技术主管再次检查确认，保证SPD安装正确、可靠，SPD的接地要求应小于4欧姆；如整个防雷系统采用共用接地时，其冲击接地电阻要求应该≤1欧姆；
