2.4.1 直击雷防护措施设计

1）依据GB50057《建筑物防雷设计规范》确定炸药房1#和炸药房2#属于第一类建筑物，滚球半径为30米。

2）本方案设计为:

炸药库与雷管库天面(或女儿墙)应敷设避雷带，高度为0.25米以上，尽可能沿外侧敷设，支持卡间距在0.5-1.5米之间。避雷带采用镀锌圆钢，圆钢直径不应小于10mm。

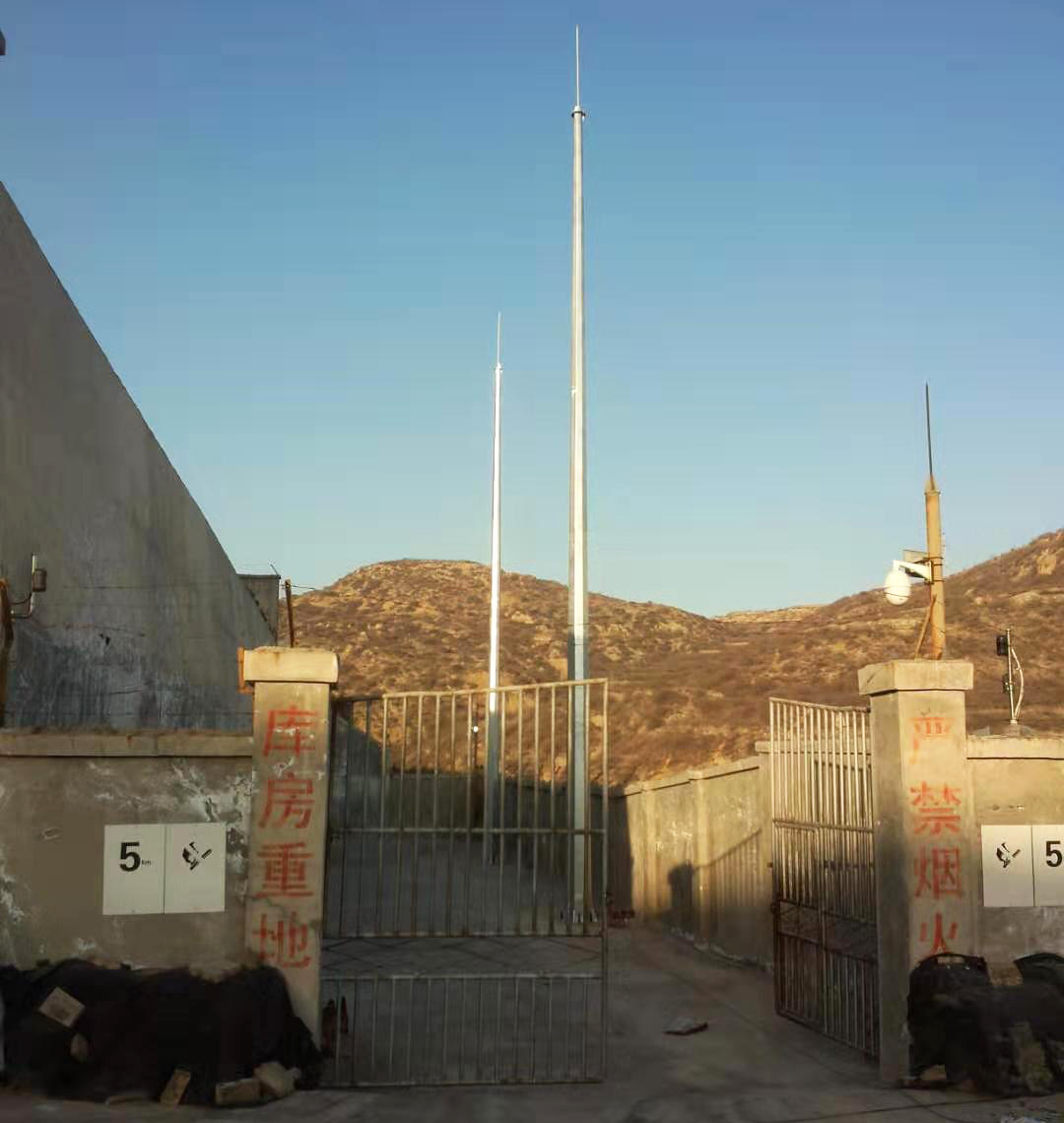

3）在炸药房和雷管房距建筑物3米位置处分别架设架设一座30米高的避雷塔，针尖采用优化避雷针。

2.4.2 地网设计

本方案设计沿三个避雷塔做一个简易的接地地网，把三个避雷塔连在一起。地网一般由水平接地体与垂直接地体及接地模块组成，新建地网的接地电阻值不大于10欧姆。

接地是防雷的重要组成部分是防雷装置的基础，使雷电流更好的泻入大地，为保证机房或系统的接地阻值，还应尽量减小引下线的电阻值。依据防雷规范要求，此次引下线选用载面积为35平的铜芯地线电缆。

接地体的具体位置和引下线的具体路由，在施工时以尽可能的减少引下线的长度。通过增大导线载面和减小引下线长度的措施，来尽量减小接地引线的电阻值。
