3.1 避雷针保护半径计算

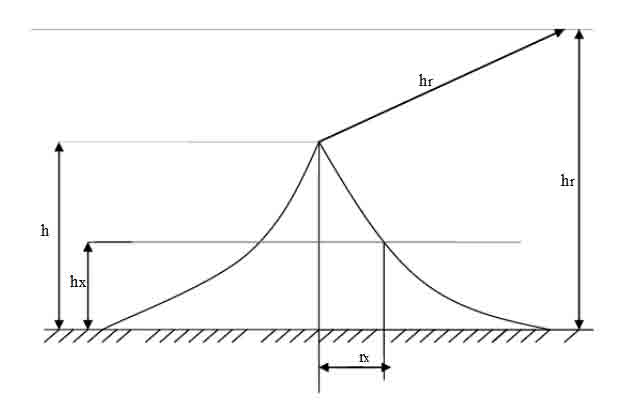

3.1.1单支避雷针的保护范围计算： 

当针高度h小于或等于hr时： 

① 距地面hr处作一平行于地面的平行线；

② 以针尖为圆心，hr为半径，作弧线交于平行线的A,B两点；

③ 以A、B为圆心，hr为半径作弧线，该弧线与针尖相交并与地面相切。从此弧线起到地面止就是保护范围。保护范围是一个对称的锥体； 

④ 避雷针在hr高度的xx/平面上和地面上的保护半径，按下列计算式确定：         

     rx=√h(2hr–h)  –√hx(2hr–hx)  

ro=√h(2hr–h) 

式中：rx 避雷针在hr高度的xx/平面上的保护半径      

      hr 滚球半径，按规范表5.2.1确定（m）      

hx 被保护物的高度        

ro  避雷针在地面上的保护半径（m）   

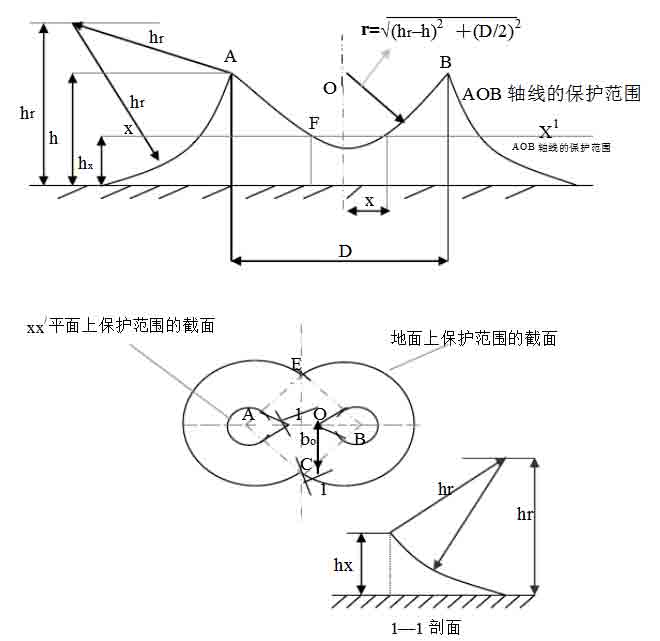

3.1.2 双支避雷针的保护范围计算： 

 在避雷针高度h小于或等于hr的情况下，当两支避雷针的距离D大于或等于2√h(2hr–h) 时，应各按单支避雷针的方法确定；当D小于2√h(2hr–h) 时，应按下列方法确定。

① AEBC外侧的保护范围，按照单支避雷针的方法确定

② C、E点位于两针间的垂直平分线上。在地面每侧的最小保护宽度bo按 下式计算：            

 bo＝CO=EO=√h(2hr–h) –(D/2)2      

在AOB轴线上，距中心线任以距离x处，其保护范围上边线上的保护高度hx按下式计算：          

   hx＝hr — √(hr–h)2 –(D/2)2–x2       

该保护范围上边线是以中心线距离地面hr的一点O｜为圆心，以 √(hr–h)2 ＋(D/2)2 为半径所作的圆弧AB

③ 两针间AEBC内的保护范围，ACO部分的保护范围按以下方法确定： 在任一保护高度hx和C点所处的垂直平面上，以hx作为假想避雷针，按单支避雷针的方法逐点确定。确定BCO、AEO、BEO部分的保护范围的方法与ACO部分的相同。 

④ 确定xx/平面上保护范围截面的方法。以单支避雷针的保护半径rx为半径，以A、B为圆心作弧线与四边形AEBC相交；以单支避雷针的 (ro–rx)为半径，以E、C为圆心作弧线与上述弧线相交。

3.2 罐区防雷设计

经过计算，两部分罐区各设置2支高度为25米的避雷针进行防护，距离罐体水平距离大于3.5米，并设置接地网，接地电阻不大于10欧姆。

罐体之间进行等电位连接。

3.3 白酒酿制车间、破碎区建筑、锅炉房屋顶设置避雷带，做引下线连接接地网，接地电阻不大于10欧姆。

3.3 厂区总配电处、各重要设备配电出线端设置浪涌保护器，并连接接地网，接地电阻不大于4欧姆。
