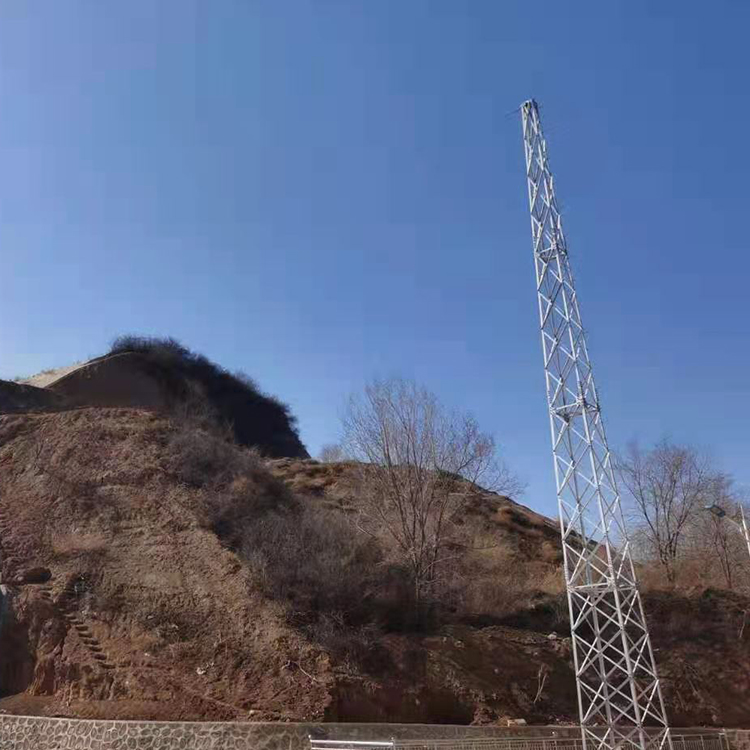

一、项目名称：某仓库库房避雷塔安装项目

二、项目简介：
   避雷(针)塔产品按照由中国建筑标准设计研究院出版的《建筑物防雷设施安装99(03)D501-1》中的塔形及技术标准来生产。塔形选自国标图籍99D501-1或D562。主要产品有钢筋塔(GJT系列)、四柱角钢塔(GFL系列避雷针塔)、环形钢管避雷针(CH系列)、钢筋混凝土环形杆避雷针(ZG系列)和避雷线塔(GFW避雷线塔系列)等产品。

三、项目类别：第一类防雷建筑

四、项目开工日期：2021 年3 月17日

五、项目工期： 5天
   钢结构避雷线塔，基本风压为0.4kN/m2
   线塔编号
   线塔总高度
   线塔跨度
   修正后的地基承载力特征值（kN/m2）
   线塔各段组合件材料重量（kg）
   线塔总重（kg）
   基础形式

避雷线塔使用条件：
　　1、基本风压：w0=0.4及0.7KN/m2两种；
　　2、抗震设防烈度：8度及小于8度地区；
　　3、地基承载力：100及200 KN/m2；
　　4、覆冰厚度： ≤10mm ；
       5、垂直度：≤1/1000
       6、GFW1基础形式：JA-4、JA-7、JB-1、JB-5、JB-7、JB-9、JB-10、JB-13
       7、GFW2基础形式：JA-6、JA-8、JB-5、 JB-7、JB-11、JB-13、JB-16
       8、拉线线径：Φ7.8mm
       9、拉线跨距L(m)：40--200
       10、最大弧度f(m):1.6/2.4/3.2/4.8/6.0/8.0
       11、拉线重量(Kg)：11.9--59.3
       12、GFW拉线塔高度：20米、25米、30米、35米、40米
       13、GFW拉线塔适配避雷针：THZ-05C、YBZ-03T、YBZ-07T、O.MEX60
       14、GFW线塔接地电阻：小于10欧姆
       15、GFW线塔接地材料：YBD-01T烧制接地模块10块、降阻剂10包
       16、GFW材料：热镀锌角钢
       17、GFW主材：L50*5、L63*6、L70*6、L80*8、L90*8、L100*100
       18、GFW斜材：40*4
       19、GFW脚钉：Φ16mm


避雷线塔的优点：
采用圆钢或角钢作为塔柱材料,风荷载系数小,抗风能力强,塔柱采用外法兰盘或角钢包铁连接,螺栓受拉,不易破坏,降低维护成本。塔柱正三角型或四角形布置,节约钢材,跟开小,占地面积小,节约土地资源,选址便利塔身自重轻,运输和安装便捷,建设工期短，塔型随风荷载曲线变化设计,线条流畅，技术成熟,遇罕遇风不易倒塌。结构安全可靠。
