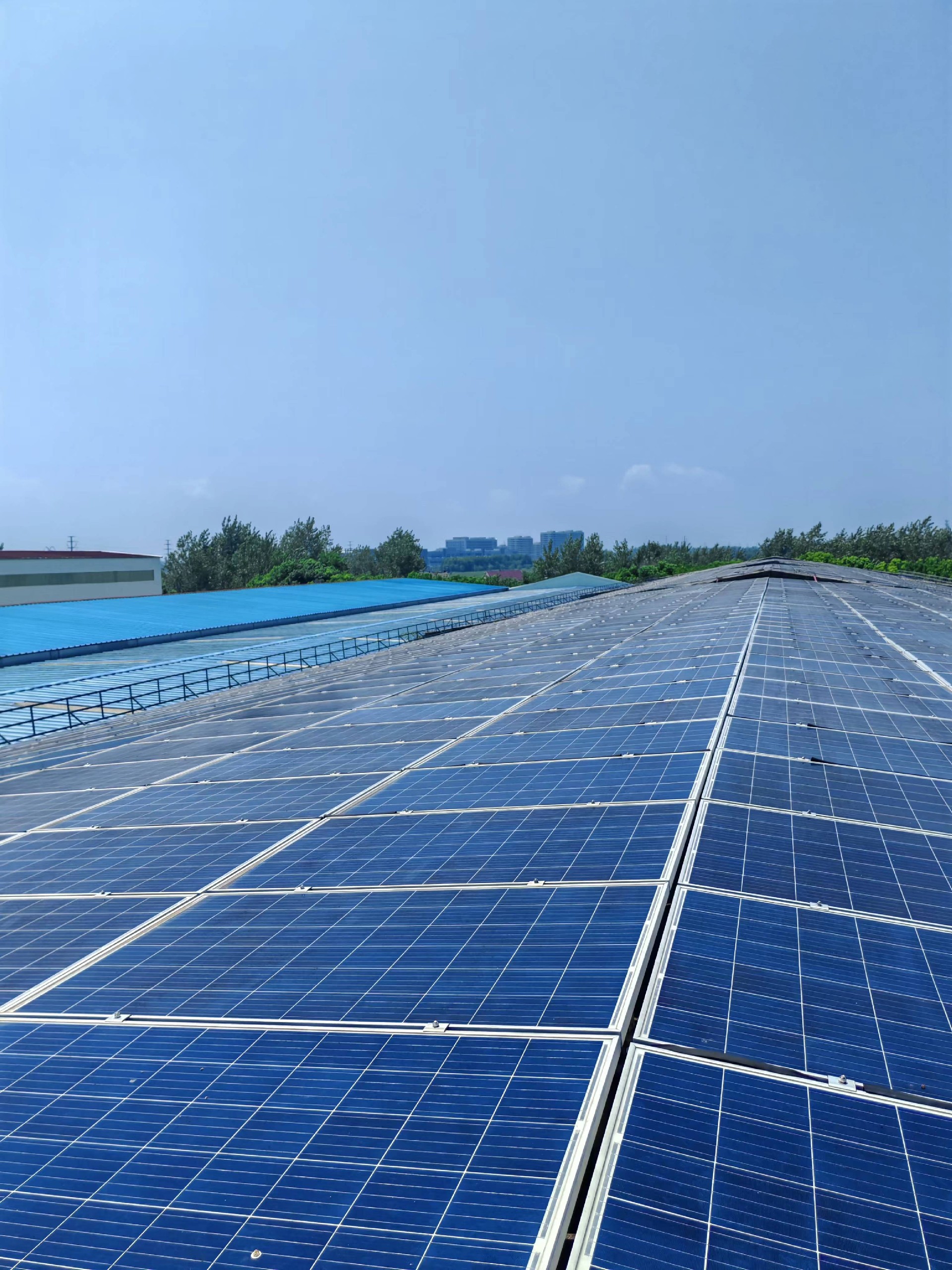

1.光伏阵列区接地电阻测试

1.1阵列区防雷防护

1)直击雷防护

(1)太阳电池方阵区域直击雷防护:在光伏阵列区域不设置避雷针，利用在电池支架金属框，设置环形扁钢(避雷带)，作为直击雷防护设施。

(2)其他区域直击雷防护:在逆变升压配电室屋顶设置避雷带用于直击雷防护。交流侧的直击雷防护按照电力系统行业标准《交流电气装置的过电压保护和绝缘配合》进

行。

2)雷击电磁脉冲防护

在太阳能组件的不同控制部分，分别设置二次防雷模块，避免其受感应雷和操作过电压冲击。

3)接地

光伏发电区域的接地网采用水平地网与垂直接地极相结合的复合接地网方式。整个水平地网做成“田字格模式”。对太阳电池方阵，将每排的电池支架连为一体，并就近与水平地网相连(连接点不小于2点)。保护接地、工作接地采用共网接地方式。

2。光伏阵列区等电位连接

为防止人身伤害，阵列区内变压器、汇流箱等所有正常不带电设备金属外壳和金属部件均应与地网进行可靠连接，连接情况通过目测连接质量、连接导体的材料尺寸与过渡电阻检测相结合的方式确定。

设备与地网连接情况评价方法(依据DL/T475):

(1)50mΩ 以下:状况良好;

(2)50-200mΩ:尚可，宜在例行测试中重点关注其变化，重要设备宜在适当时候检查出来;

(3)200mQ-12:不佳，对重要设备应尽快检查处理(4)12以上:设备与主地网未连接，应尽快检查处理(5)独立避雷针的测试值应大于 500mΩ。

经测量过渡电阻阻值0.04~0.062之间，基本符合规范要求3.3光伏阵列区电涌保护器的]汇流箱和逆变器直流输入端安装直流 SPD;逆变器交流输出端和箱变内装有交流 SPD。标称电流和冲击电流选择参考QX/T263-2015。
