产品介绍

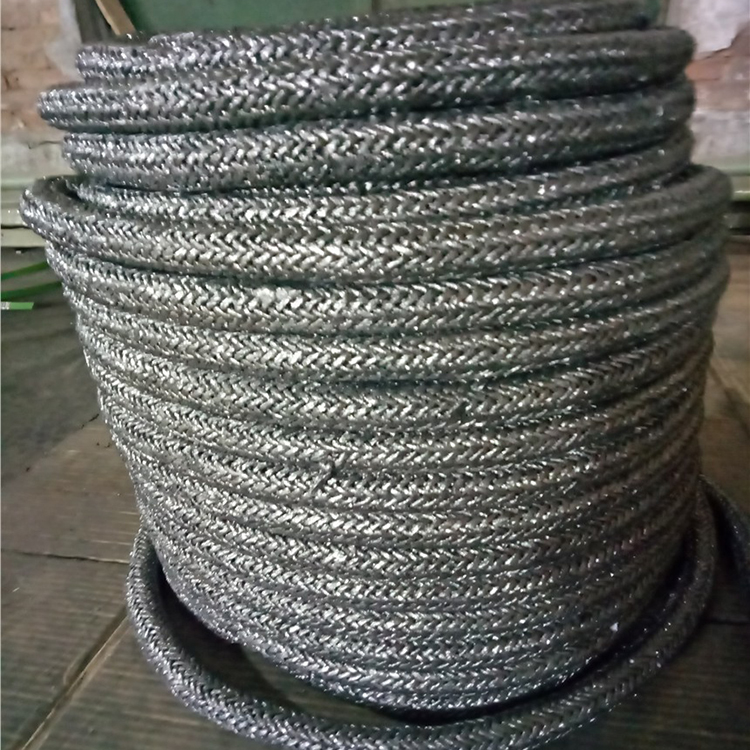

     本接地体电缆状，采用高炭石墨线制造，与杆塔连接的连接端头采用不锈合金，该品属非金属导电体，耐腐蚀、不生锈、接地电阻稳定、大电流冲击不反击、不损坏、电阻不变、耐高低温、使用寿命长30年，免维护、安全可靠。使用不受环境，气候条件限制，安装便捷，无需电气焊，省工省时，节省材料，经费，节能，环保，防盗，尤其适合酸性土壤、碱性土壤、沼泽、湿热地带和海滩使用。

产品参数

1、材料电阻：ρ≤0.25mΩ·m

2、每米接触表面积≥0.09㎡

3 、冲击电流耐受： 100kA 18次不反击  △R≤1.0Ω

4、工频电流耐受：10A  1min   △R≤1.0Ω

5、高温性能：100℃,1h

6、低温性能：-40℃,1h

7 、抗压强度：≥360kg,10s

8、抗拉强度：≥120kg,10s

9、耐酸碱性PH（3-9）

10、 年酸碱腐蚀率（重量比)：≤0.1%，使用寿命50年。

11、抗弯折：可随意弯折

产品规格

缆的横截面积20×20mm，16×16mm，4×4mm，5×5mm,长度可根据用户设计需求加工。

用量计算: 本品使用量按直径10mm的镀锌钢用量计算。

施工要求

1、施工时按图纸设计要求进行。

2、在本单位的技术指导下安装施工。

3、本接地线宜适用口型状安装，两接头闭口。

4、连接方式为搭接，用导电石墨线缠绕扎紧，塔接的长度尺度为本接地体直径的10倍。

5、接地体沟要平，用细湿土埋，分层夯实。

6、防止利器刮伤石墨缆体，保护缆体导电、泄电层不受损坏。

7、穿越路基时要用钢管套护。

8、本品在特殊地段使用时，其连接体需要加固防护套。
