1.产品介绍

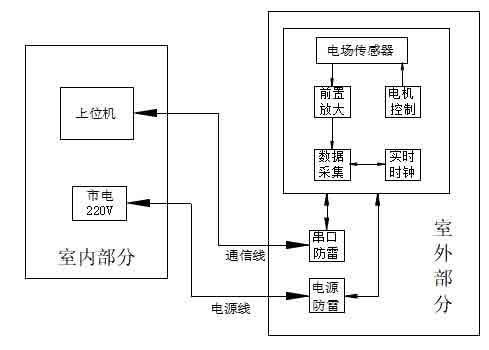

大气电场仪作为探测大气中电场强度的主要仪器，在雷电监测和预警中起着重要作用，是一种高科技高集成度的大气探测设备，室外探头采用差分式探测结构，将探测结果进行 AD 转换，并和时间信息一起打包，通过RS-485 串口或者无线 GPRS 方式远程传送给监控云平台。其系统结构如图 1 所示：

室外探头部分包括外场传感器、信号处理箱两部分组成，外场传感器负责对地表附近的大气静电场场强进行测量，在完成一次数据采集。信息处理箱主要完成传感器所采集数据的分析、处理和存储，并将转换结果打上时标发送出去，同时还对外场传感器进行供电和箱体内温度的电路板的温湿度进行实时监控，电源电压，经纬度等数据进行识别和监控。此外，电源端口和信号端口都做了防雷电波感应和入侵的防护，用来抵抗因雷击或电网中大功率设备通断产生的电涌侵袭，保护设备不受损坏。

监控云平台负责将信息处理箱发来的探测数据进行解析，并显示在 PC 机上，并在监控云平台上进行实时监控和雷电预警。整个系统可由大气电场仪传感器和监控云平台组成也可由多个大气电场仪传感器和监控云平台软件组成。

2.性能参数

3.电气参数：

4.设备外形参数：

5.产品数据存储

大气电场仪的数据存储在云平台，存储的数据内容包括数据文件和状态文件，存储的数据量为 3 年。

6.大气电场仪云平台软件功能说明

大气电场仪云平台软件主要用来接收大气电场仪采集的电场数据，并进行处理、显示。其主要功能模块有登录模块；实时数据曲线显示、告警记录查询、历史记录查询，告警设置等；

a.基于 GIS 的移动基站的位置管理

b.基于 GIS 的大气电场仪的位置管理

c.接入国家气象局雷电预警系统数据，此项为根据客户需求而定，按年收取数据服务费。

d.雷电预警 AI 计算

e.设备管理

f.对设备告警数据进行查询以及对告警数据进行处理并更新处理状态。

g.告警:可对设备进行告警参数设置，当设备到达告警值的时，平台发出告警提示。

h.实时监测:主要对系统实时参数、历史记录、告警记录进行展示。

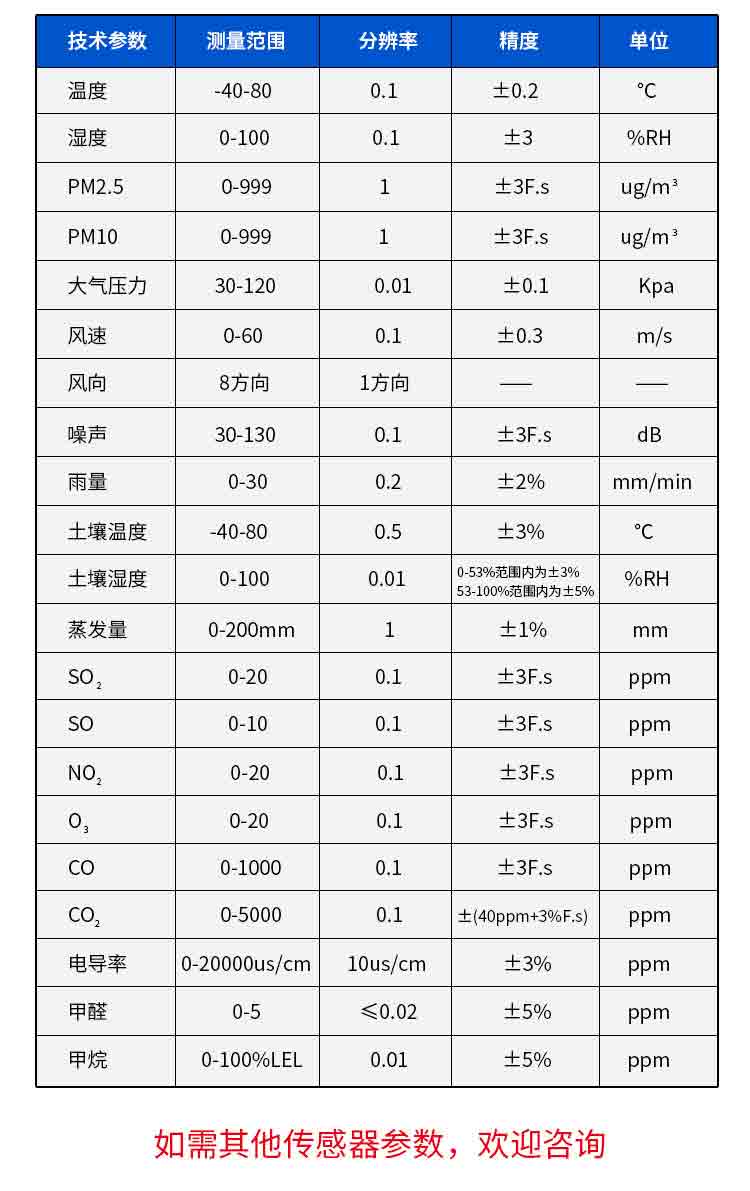

7.可适配气象要素
